Помимо продажи приборов диагностирования, компания “Гидро-Тест” предоставляет услуги по обучению работе с гидротестерами и полное сопровождение, в том числе ремонт гидротестеров
ПРИБОРЫ ДИАГНОСТИКИ ГИДРОСИСТЕМ PARKER
Модели |

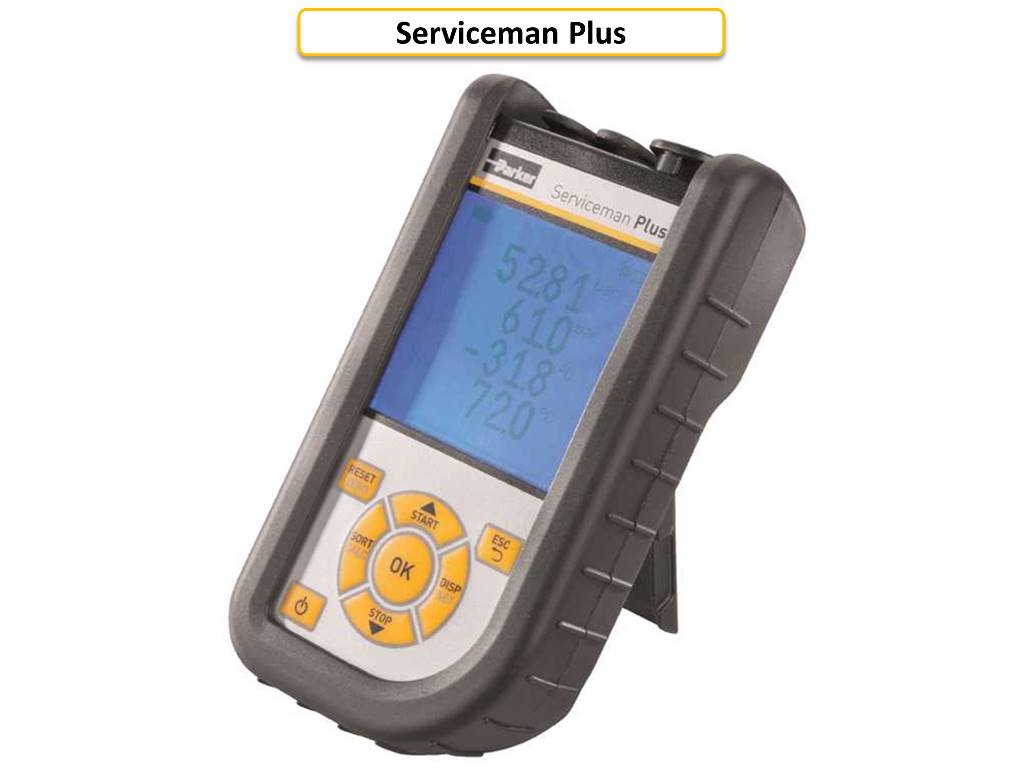

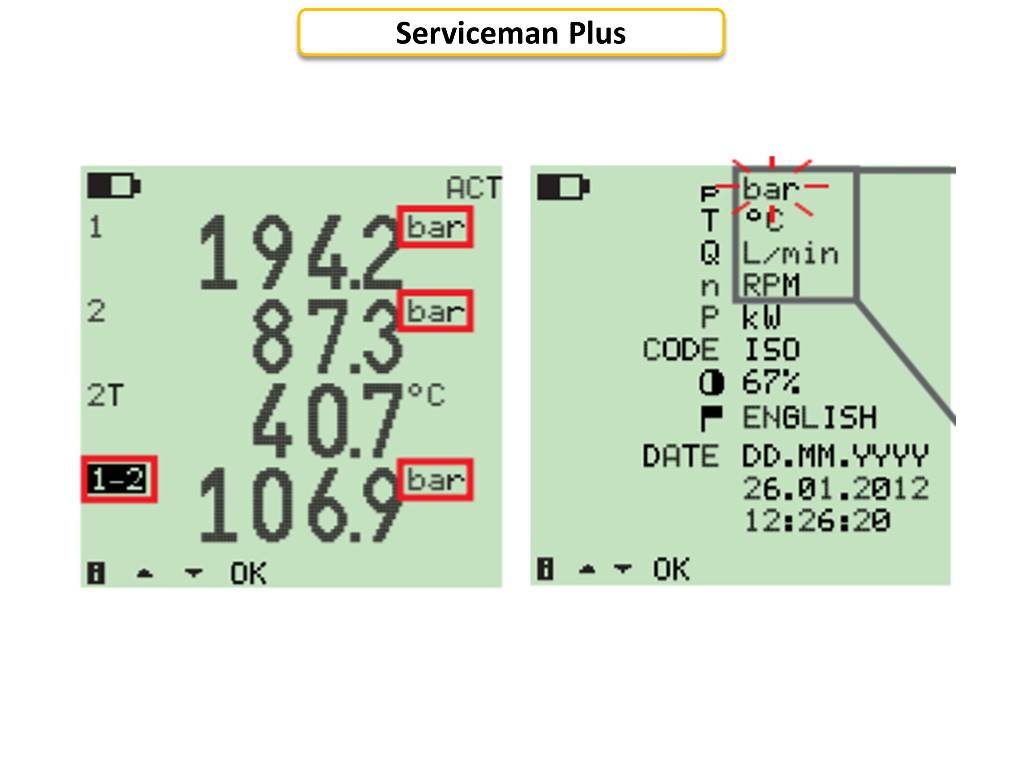

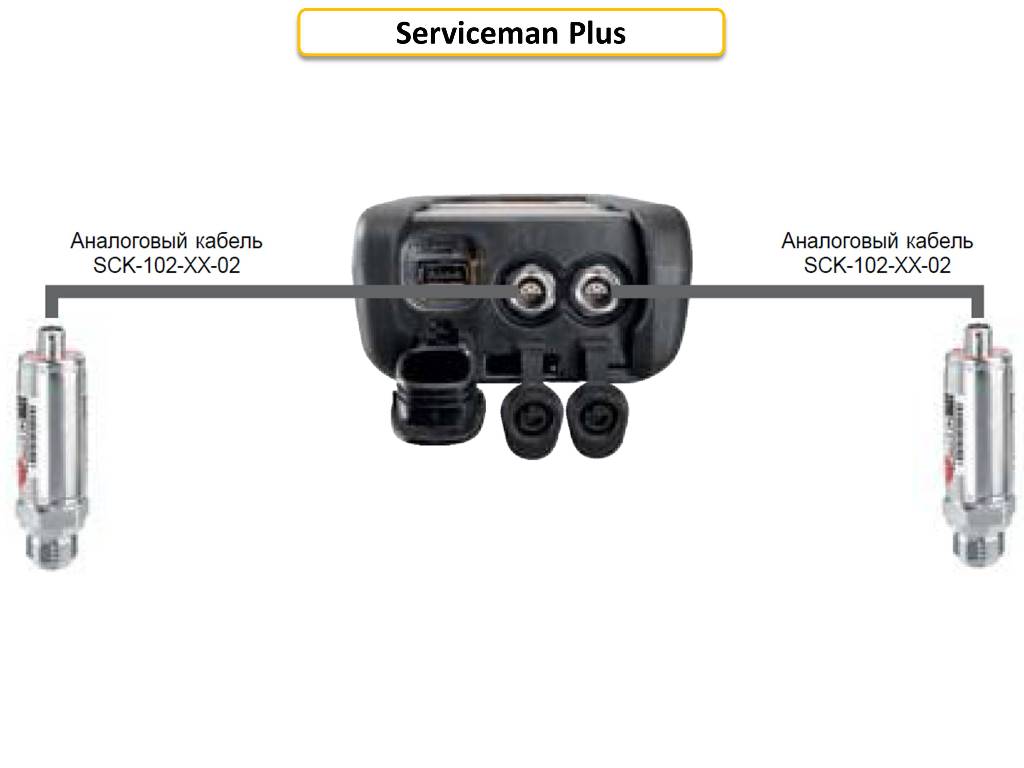

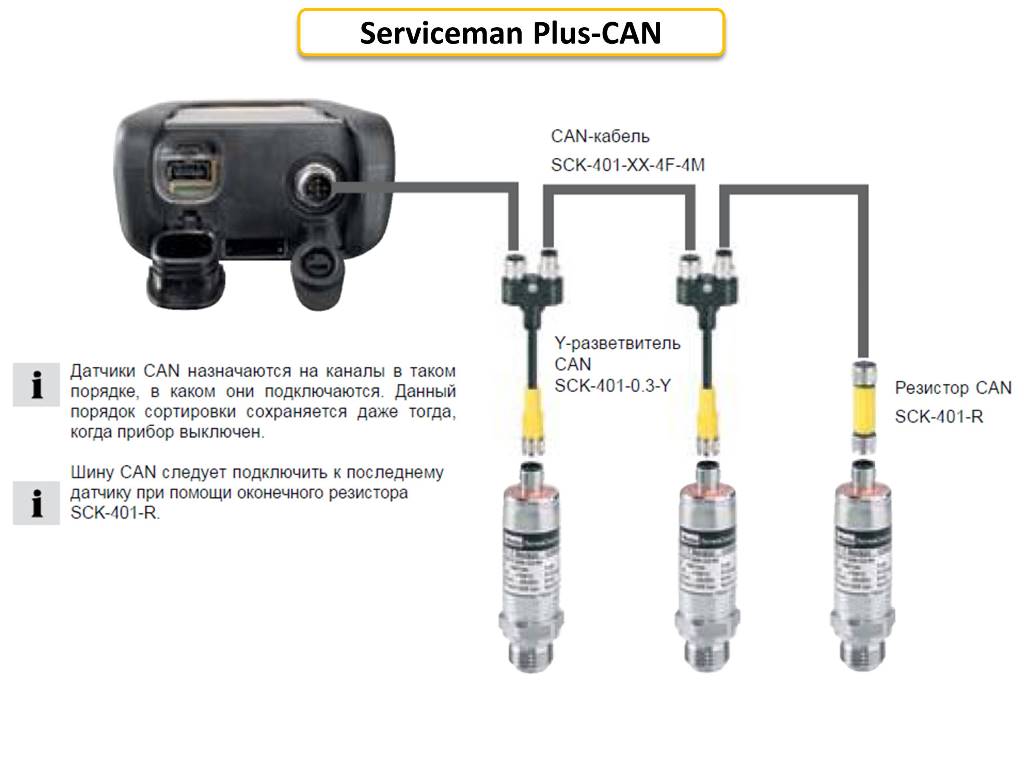

Serviceman Plus |
Parker Service Master Easy |

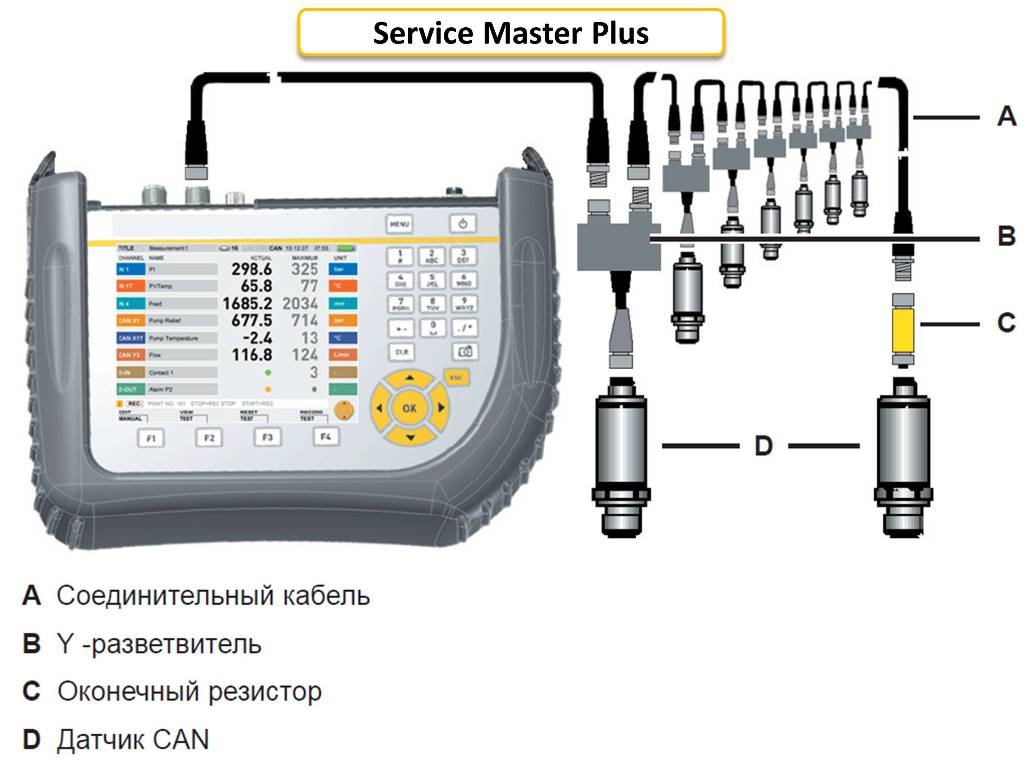

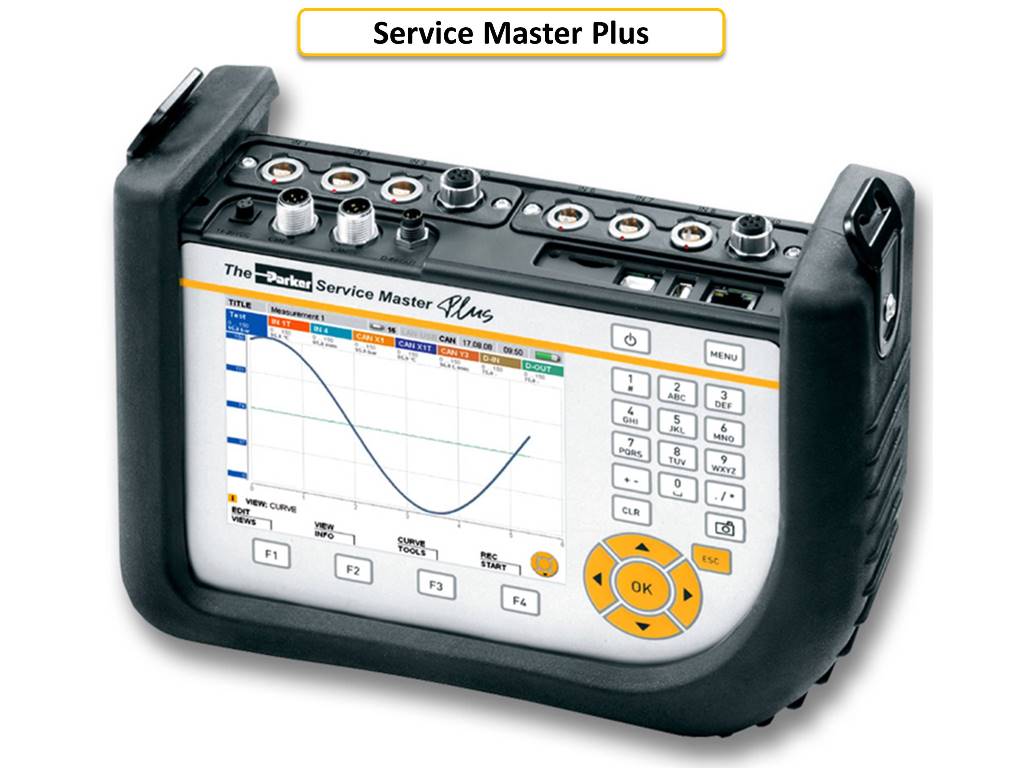

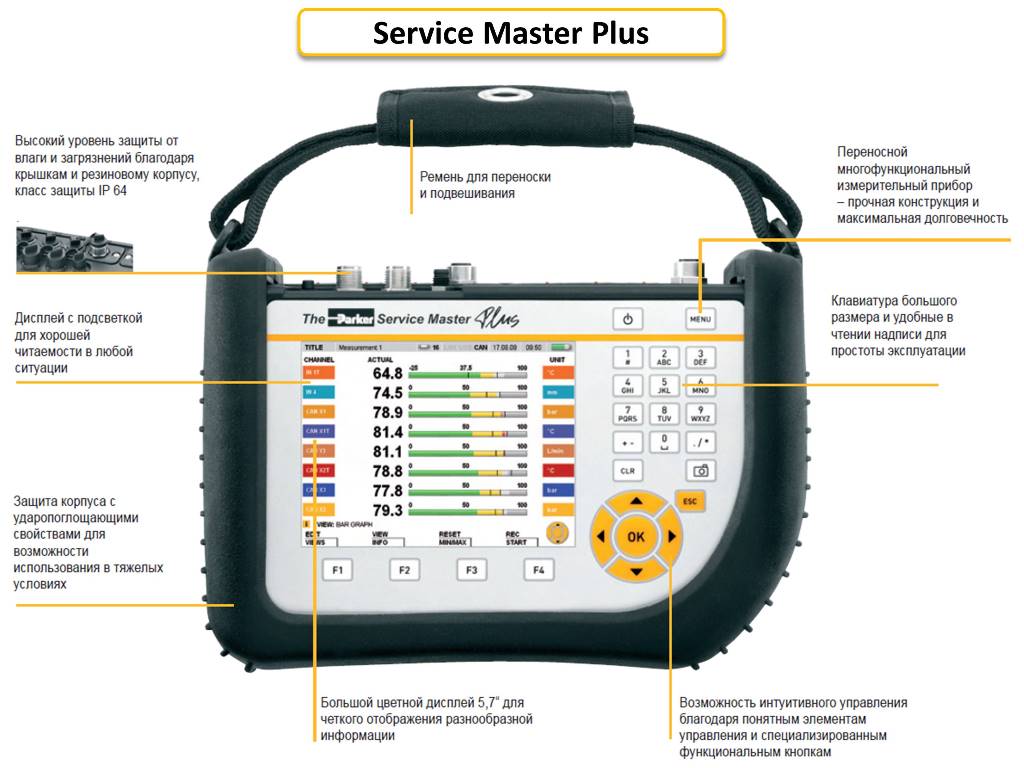

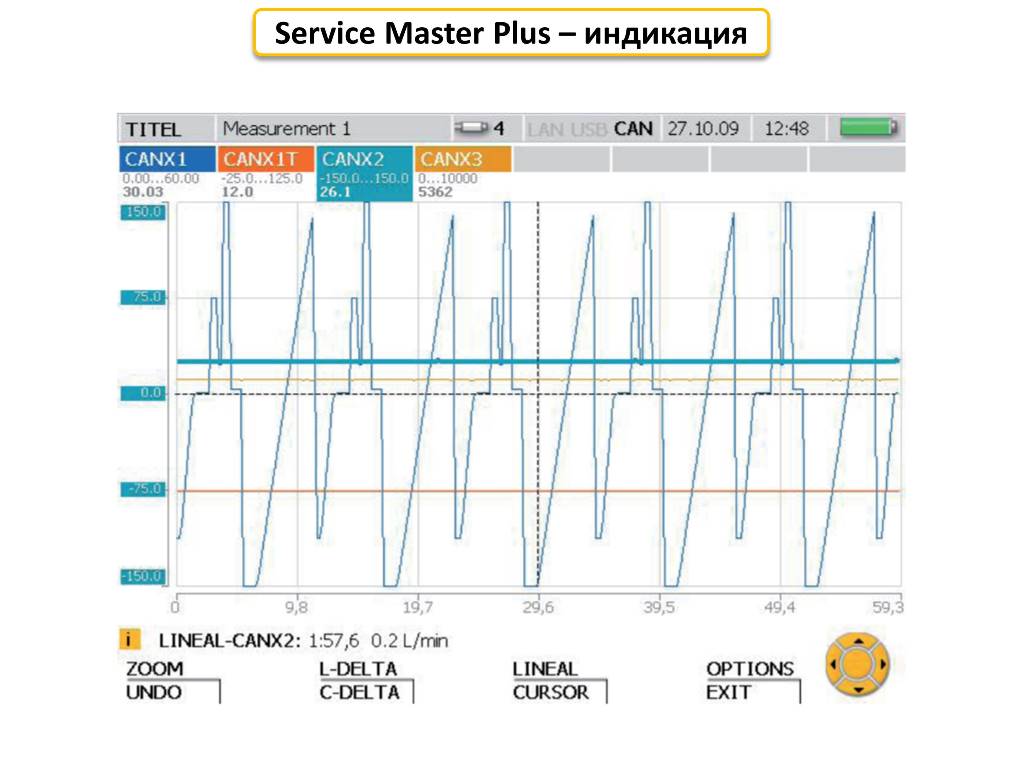

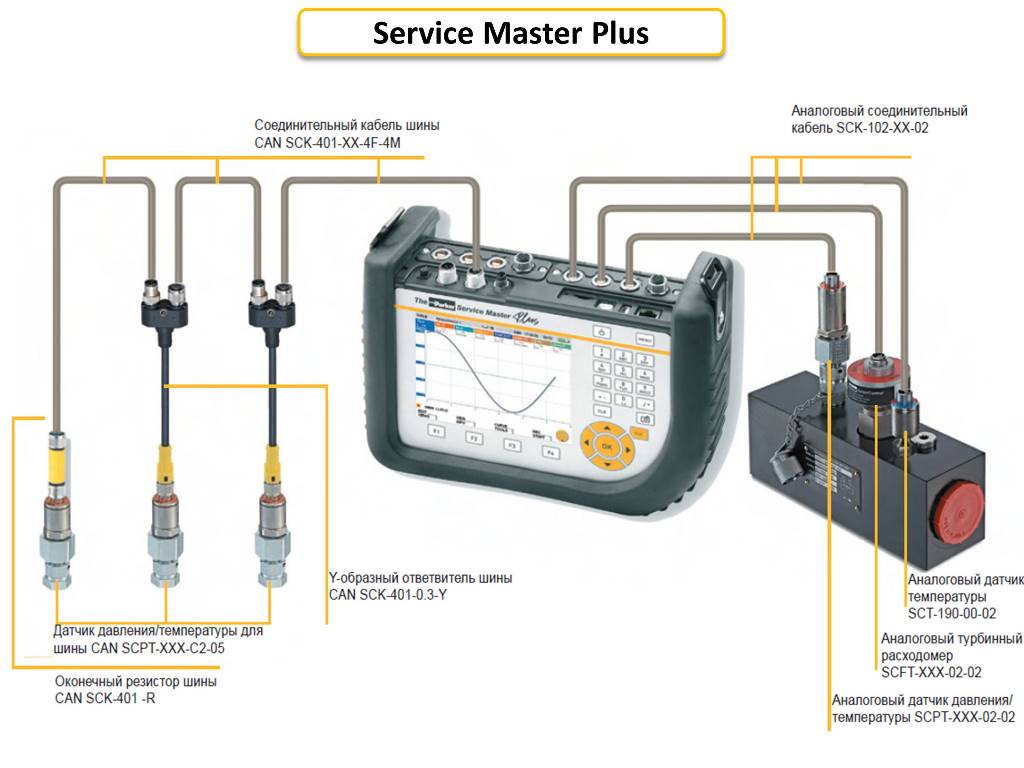

Parker Service Master Plus |
Фото |
|||

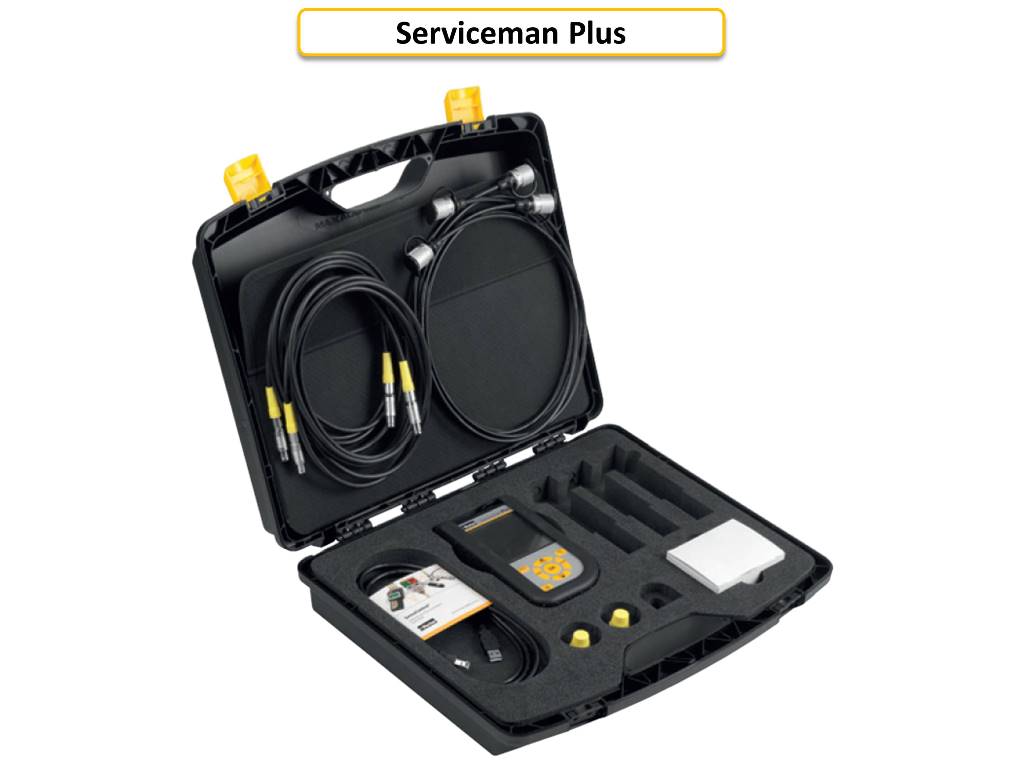

Компоновка (комплектация) |
1. Электронно-цифровой прибор (корпус из пластика ABS в резиновом защитном чехле) 2. Блок электропитания с USB-подключением 110/240 В переменного тока, 1 A 3. До 3-х датчиков давления 0…600 бар 4. До 2-х соединительных кабелей (3 м) 5. Датчик температуры (опционально) 6. Руководство по эксплуатации 7. Компьютерное ПО 8. USB кабель для подключения к ПК (1 м) 9. Nano USB-накопитель (1 Гб) 10. Кейс для переноски Модификация CAN: |
1. Электронно-цифровой прибор (корпус из армированного стекловолокном полиамида PA) 2. Блок питания 3. Автомобильный кабельный переходник 4. Запасной перезаряжаемый аккумулятор 5. До 3-х датчиков давления 0…600 бар 6. До 4-х соединительных кабелей 7. Датчик температуры (опционально) 8. Турбинный расходомер (опционально) 9. Руководство по эксплуатации 10. Компьютерное ПО 11. USB кабель для подключения к ПК 12. Кейс для переноски |
1. Электронно-цифровой измерительный прибор (корпус ABS/PC термопластичный пластик) 2. Защитный чехол TPE (термопластичные эластомеры). 3. Ремень для переноски 4. Блок питания 24 В пост. тока / 2,5 А с адаптером по национальным стандартам 5. M8 x 1 / 4-конт. (цифровой вход / выход) 6. Аналоговый соединительный кабель 7. Кабель USB 2.0 (2 м) 8. Кабель LAN (5 м) 9. Соединительный кабель CAN (5 м) 10. Руководство по эксплуатации 11. Компьютерное ПО 12. Карта памяти MicroSD (2 ГБ) 13. Оконечный резистор CAN – 2 шт. 14. Переходник (M16x2 с наруж. – M16x2 наружн.) SCA-EМА-3/3 15. Кейс для переноски |
РАЗВЕРНУТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРОВ, ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ И ЦЕНЫ >>
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРОВ PARKER
Модели |

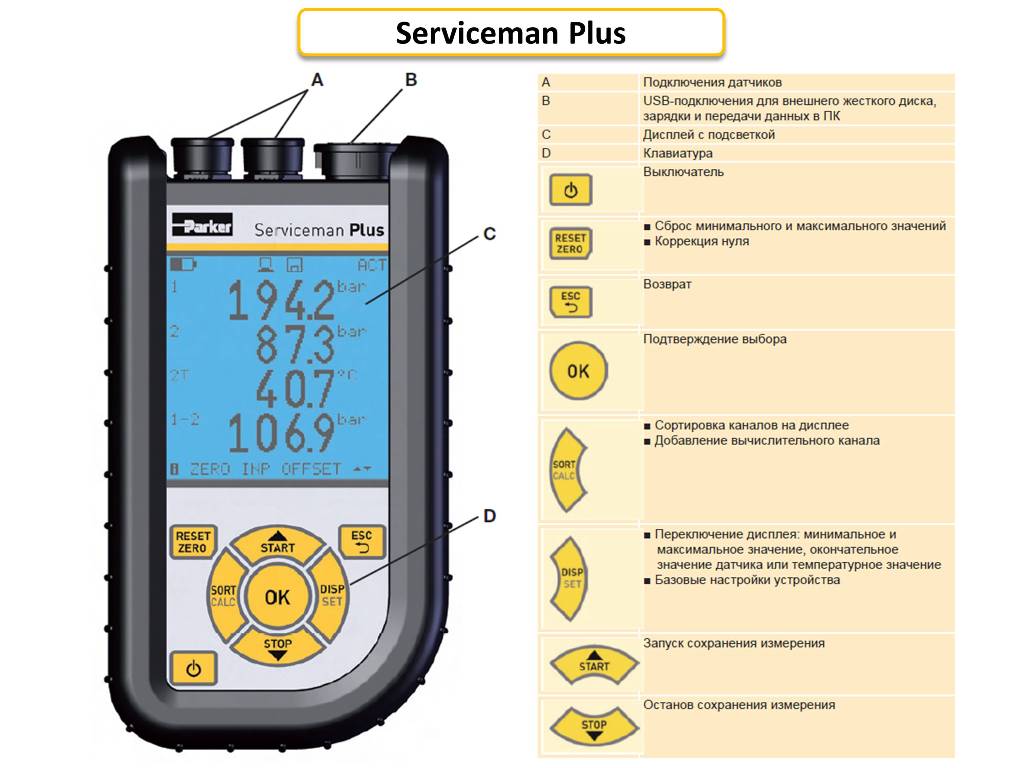

Serviceman Plus |
Parker Service Master Easy |

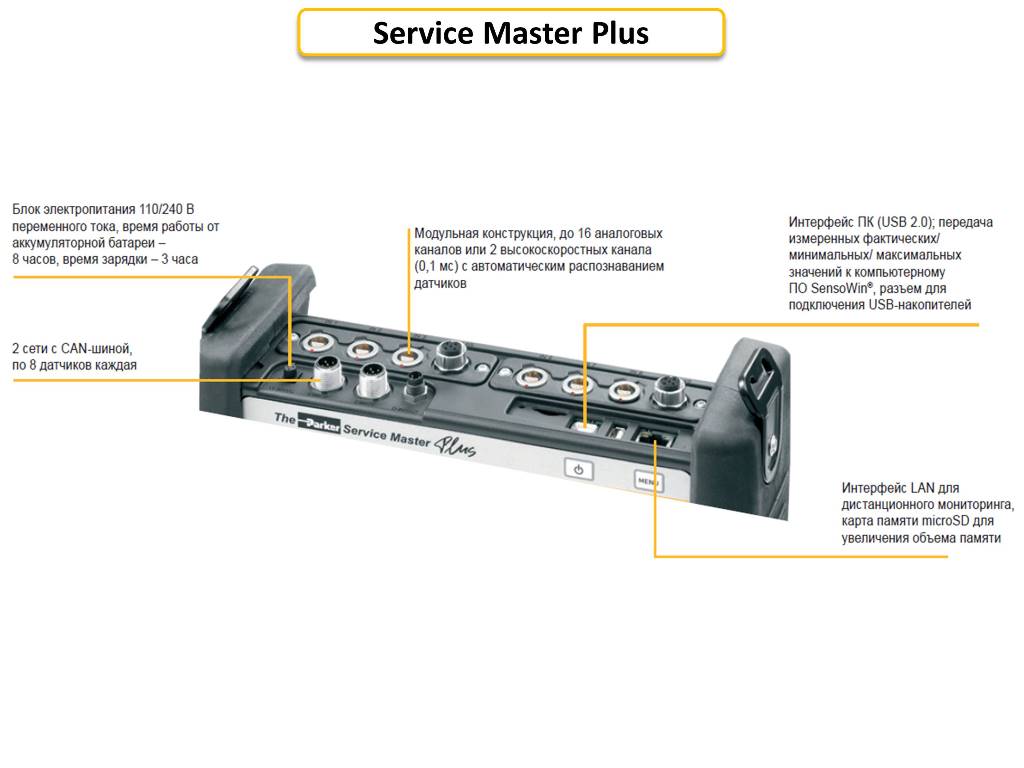

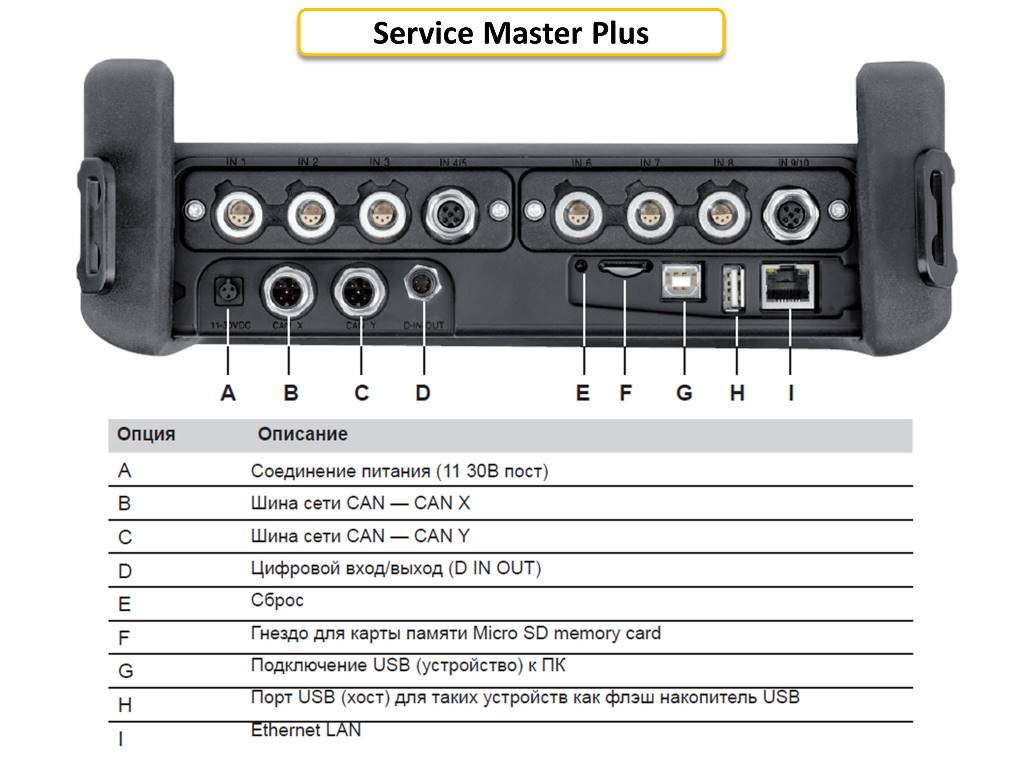

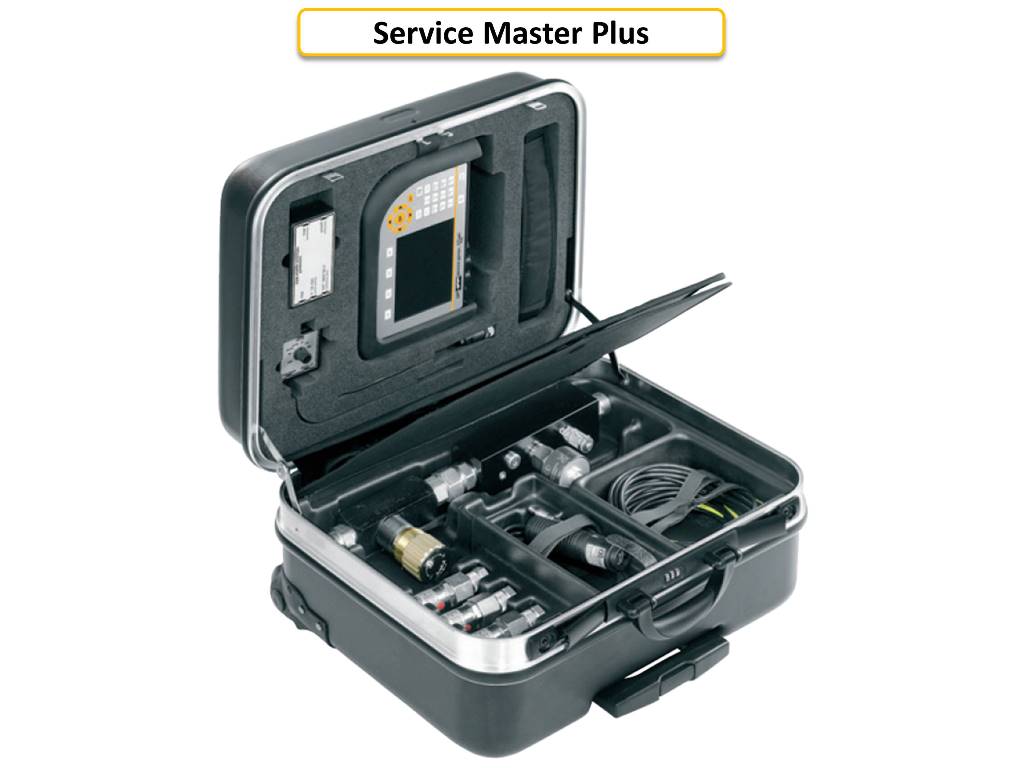

Parker Service Master Plus |
Иллюстрации |
|||
Исполнение гидравлической и электронной частей |
Раздельное (не моноблочное) | ||
Давление жидкости, бар |
В зависимости от подключаемых датчиков давления – КАТАЛОГ: 0…10 / 0…16 / 0…25 / 0…40 / 0…60 / 0…100 / 0…160 / 0…250 / 0…400 / 0…600 / 0…1000 бар |
||
Измерение давления | Датчики давления | ||
Тип соединения штуцеров гидролиний с расходомером | Трубная цилиндрическая резьба BSP. Цилиндрическая дюймовая резьба UNF. |
||
Расход жидкости, диапазон л/мин | В зависимости от подключаемого датчика расхода – КАТАЛОГ: 1…15 / 3…60 / 5…150 / 8…300 / 15…600 / 20…750 |
||
Тип расходомера | Турбинный | ||
Нагрузочное устройство | Да (для расходомера серии SCLV) |
||
Реверсное измерение расхода | Да | ||
Подключение датчиков к расходомеру | Да (порт для измерения давления: M16x2, 1/4″ BSPP; порт для измерения температуры: M10x1) |
||
Материалы расходомера | Корпус: алюминий Контакт со средой: алюминий, сталь. |
||
Температура жидкости, °С | -25 °C … +90 °C | ||
Температура окружающей среды, °С | от 0 до +50°C (< 80% отн. влажность) | от 0 до +50°C (< 80% отн. влажность) | от 0 до +50°C (< 80% отн. влажность) |
Измерение частоты вращения | Да (опционально: датчики частоты вращения) |
||
Вычисляемые значения измерений: | 2/3 | 2/3 | 2/3 |
Объемный КПД, 0-100% | Нет | Нет | Нет |
Гидравлическая мощность | Да | Да | Да |
Разность давлений, ∆p | Да | Да | Да |
Вычисление утечек | Да – при подключении двух расходомеров | ||
Cвободный ввод формулы | Да – в ПО SensoWin | ||
Погрешность измерения (допуск) | < ± 0,2 % полной шкалы ± 1 цифра | ± 0,2 % полной шкалы ± 1 цифра Температурная погрешность 0.02 % / °C |
< +/- 0.2% Температурная погрешность: 0.02% на °C |
Питание | Зарядка через Micro-USB от порта ПК (тип B +5В пост.) макс. 1000 мА |
Блок питания 110/240 В переменного тока – 15 В постоянного тока. Автомобильный кабельный переходник 12/24 В постоянного тока |
Блок питания 110/240 В переменного тока – 24 В переменного тока /2500 мA (время зарядки 3 часа). Кабель с автомобильным переходником в качестве принадлежности (12/24 В постоянного тока). |
Автономность (встроенная батарея) | Да – 8 часов работы с двумя датчиками (литий-ионный 3,7 В пост. тока, 2250 мА-ч или 4500 мАч (модификация CAN)). Время заряда от блока – 3.5 ч (7 ч для версии CAN) |
Да – 8 часов работы с тремя датчиками (никель-металл-гидридный аккумулятор 7,2 В / 700 мАч) Автоматическое отключение питания (через 20 мин.) |
Да – более 8 часов работы с тремя датчиками CAN (литий-ионный аккумулятор, +7,4 В пост. тока / 4500 мАч) |
Масса комплекта, кг | 0.54 (электронно-цифровой прибор) | 0.53 (электронно-цифровой прибор) | 1.55 (электронно-цифровой прибор) |
Габариты | Ш x В x Г: 96 x 172 x 54 мм |
Ш x В x Г: 106 x 235 x 53 мм |
Ш x В x Г: 257 x 181 x 75 мм |

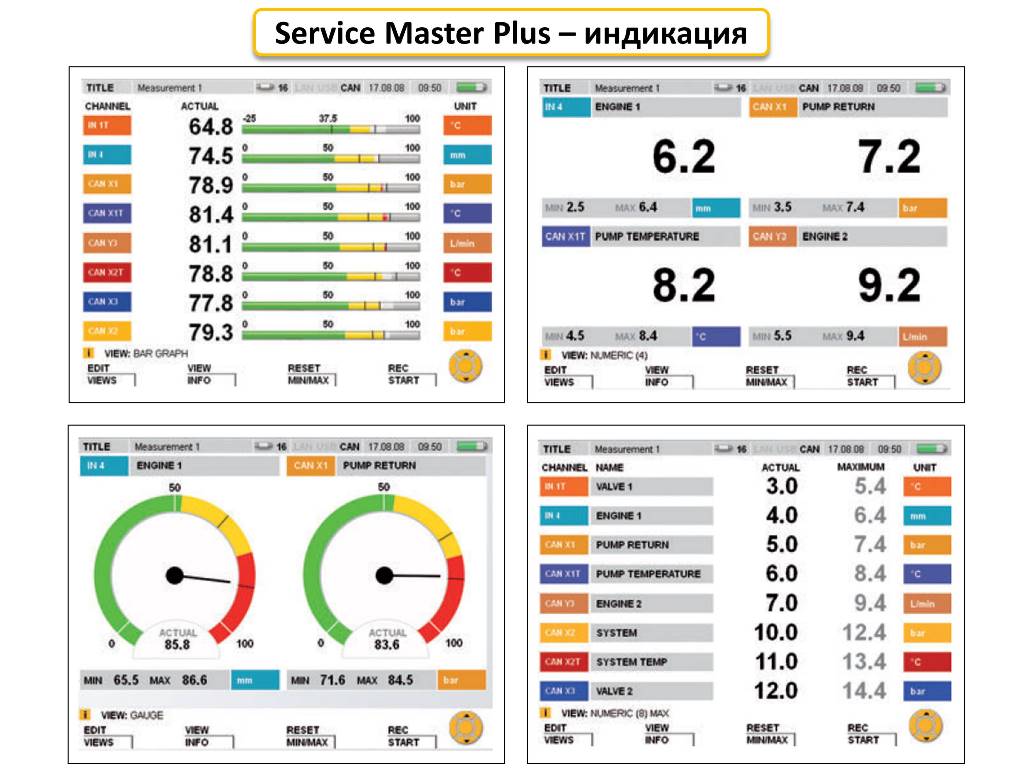

Индикация данных | Многострочный графический FSTN-LCD дисплей со светодиодной подсветкой (130 x 130 пикс.) На мониторе ПК в официальном ПО Отображение значений: числовое Фактические, минимальные, максимальные значения |
Многострочный графический FSTN-LCD дисплей со светодиодной подсветкой (128 x 64 пикс.) На мониторе ПК в официальном ПО Отображение значений: числовое (высота цифр: 6 мм) Фактические, минимальные, максимальные значения |
Цветной графический дисплей 5,7” FT-LC (640 x 480 пикс.) с подсветкой На мониторе ПК в официальном ПО (фактические, минимальные, максимальные значения) Несколько режимов отображения результатов измерения Отображение значений: числовое, графическое (столбчатое, диаграмма, точки, кривые) |
Входные каналы данных (тип, кол-во) | 2 шт. – аналоговые (давление, расход, температура) 1 шт. – три датчика CAN (для модификации прибора “CAN”; макс. длина шины CAN составляет 50 м) |
3 или 4 шт. – аналоговые (давление, расход, температура) |
3 или 6 входов датчиков (до 6 или 12 аналоговых измерительных каналов) с распознаванием датчиков Parker (p/T/Q/n) 2 шт. – аналоговые по току или напряжению без распознавания (частота считывания 0.1/1 мс) 2 шт. – CAN (по 8 датчиков каждый и макс. 16 каналов) 1 шт. – триггерный вход (1 мс, входное полное сопротивление 1 кОм) 2 шт. – входные модули, возможна гибкая компоновка (слот 1 = IN1, IN2, IN3, IN4/5; слот 2 = IN6, IN7, IN8, IN9) *Измерение и индикация более 50 каналов **Для комбинированного датчика давления/температуры SCPT имеется дополнительный температурный канал на каждый вход для датчика (частота сканирования температуры: 30 мс) |
Выходные каналы данных (тип, кол-во) | Нет | Нет | 1 шт. – цифровой 1 шт. – триггерный выход (+24 В постоянного тока /макс. 20 мA) |
Уставки, триггеры | Нет | Программирование автомат. цикла контроля. Внутренняя триггерная функция. Внешняя триггерная функция Ручной или автоматический триггер. |
Триггер: фронт, ручной, уровень, окно, время, логика (связь до двух событий для запуска и остановки измерения) Предварительный триггер |
Дискретизация/скорость сканирования входных каналов, мс | 1 | 1 0.25 – БЫСТРЫЙ РЕЖИМ (ВХОД1) 5 – при передаче данных на ПК |
0.1 / 1 |
Автоматическая система идентификации (обнаружения и распознавания) датчиков, их параметров и данных калибровки |
Да | Да | Да |
Встроенная память | Да (15000 наборов данных и 270000 измеренных значений – факт., мин., макс.) + сохранение на внешнем USB-накопителе (в комплекте 1 Гб). Порт для USB-накопителя (в комплекте – 1 ГБ; макс. 4 ГБ) |
Да (1.000.000 измеренных значений; 240.000 значений кривых) | Да (64 Мб (32 млн значений) + карта памяти MicroSD входит в объем поставки + разъем: карта памяти MicroSD ИТОГО: 1 млрд значений измерения, ≤4 млн значений на одно измерение + сохранение на внешнем USB-накопителе до 40 Гб стандарта: 2.0, Fullspeed, 100 мА макс. Интервал сохранения: от 1 мс до 24 ч Длительность сохранения: от 1 мс до 300 ч |
Интерфейсы связи с ПК | USB | USB (программирование через ПК) | USB / Ethernet LAN (онлайн-передача данных между прибором и ПК через, стандарт: 10, 100 Мбит/с, IEEE 802.3 (10/100 base T) разъем: RJ45) |
Операционная система ПК | Windows XP/Vista/7/8/10 | ||
Софт для работы на ПК | SensoWin® | ||
Защита IP | IP 54 IP 67 (модификация CAN) |
IP 54 | IP 64 |
Характерные возможности | ●● Функция автоматического масштабирования измерительных диапазонов ●● Длина кабеля до 50 м (для CAN-версии) ●● Электроподключение до трёх датчиков к одной шине ●● Высокая помехоустойчивость ●● Считывание, индикация, компьютерный анализ измеренных данных, изменение настроек устройства, загрузка настроек устройства из библиотеки в ручной прибор |
●● Обширные возможности программирования |
●● Портативный многофункциональный измерительный прибор ●● Измерение, контроль и анализ давления, температуры, расхода и скорости потока ●● Сохранение и загрузка шаблонов проектов ●● Возможно (автоматическое) получение, сохранение и анализ данных измерений с помощью компьютерного ПО через канал LAN или USB. ●● Дистанционное управление через Ethernet с ПК ●● Звуковое оповещение о событиях ●● Скриншоты ●● Режим FAST: скорость считывания: 0,1 мс = 10000 значений/с (возможно использование только одного входа стороннего вспом. датчика) ●● Онлайн-передача данных между прибором и ПК |
●● Работа с датчиками любых производителей – по току (0…20mA или 4…20mA) ●● Измерение частоты ●● Переключение единиц измерения ●● Онлайн-передача данных между прибором и ПК через ПО, передача значений измерения: ACT/MIN/MAX |
|||
Доп. оснащение |
●● Автомобильный переходник для кабеля с USB-соединением 12/24 В постоянного тока, 1 A |
||
Мануал | Мануал | Мануал | Мануал |
Стоимость |
SCKIT-155-0-600. = ПО ЗАПРОСУ. SCM-155-2-05 (CAN) = ПО ЗАПРОСУ. SCM-155-0-02. = ПО ЗАПРОСУ. SCKIT-155-2-00 (кейс, прибор CAN, 2 кабели, 1 резистор) = ПО ЗАПРОСУ. K-sckit (155-2-600) = ПО ЗАПРОСУ. |
ПО ЗАПРОСУ | ПО ЗАПРОСУ |
Срок поставки | 1-6 недель | ||
Производитель | США | ||
Поверка/метрология в РФ | Приборы доступны в калиброванном исполнении с сертификатом калибровки ISO 9001 | ||
Гарантия, мес. | 12 |

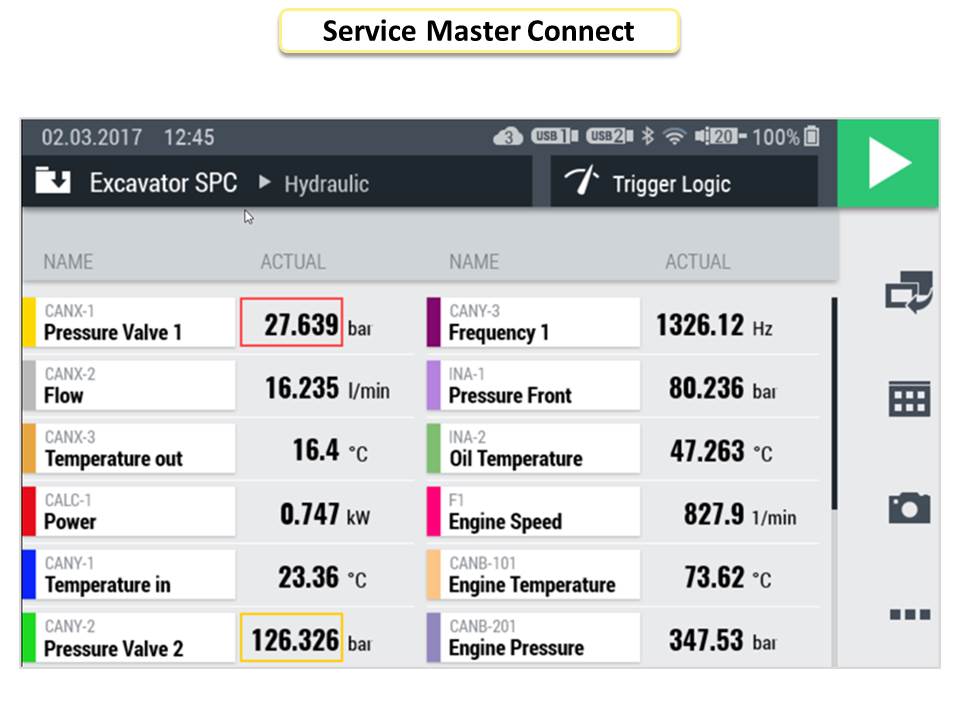

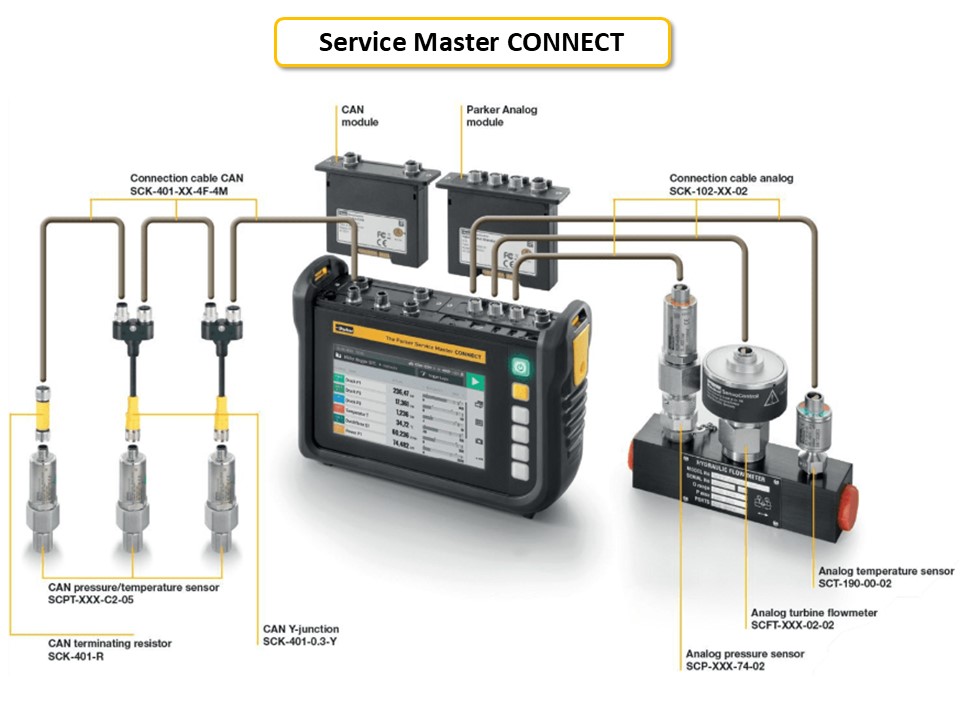

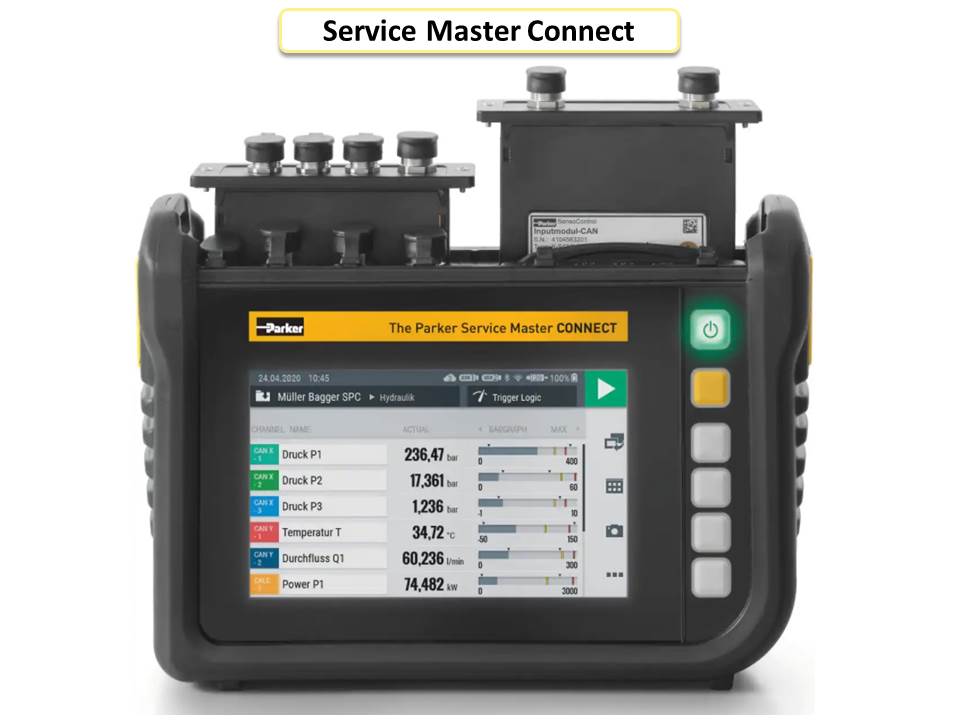

HI-END ПРИБОР PARKER Service Master Connect
Иллюстрации | |||
Возможности | ●● Интегрированный Веб-сервер для удаленного контроля | ||
●● Модульное исполнение измерительных каналов данных - возможность добавления или замены модулей | |||
●● Разнообразие методов измерения: Старт/Стоп; Регистратор данных с кольцевой памятью; Точечное измерение; Триггер; Триггерная логика; Быстрые измерения; Свободный ввод формулы (4 канала - доступные функции: /, *, +, -, f´(t), Integral, sin, cos, tan, x2 , SQRT, xy) | |||
●● Сохранение, копирование и редактирование шаблонов повторяющихся измерительных задач | |||
●● Работа с файлами - изображения, отчеты, PDF | |||
●● Сравнение данных | |||
●● Аналоговые и CAN датчики Parker с распознаванием, сторонние аналоговый датчики, SAEJ-1939, CANopen и частотные | |||
●● Автоматическая запись и сохранение данных измерений и немедленный анализ в ПО SensoWin ® на ПК | |||
●● Измерение и отображение до 100 каналов | |||
●● Большая встроенная память | |||
●● Скриншоты | |||
●● Интерфейсы подключения: WLAN, Bluetooth LE, LTE (в проработке) | |||
●● Варианты крепления: подставка на задней панели, соединение VESA-стандарта для настенного монтажа, ремень для переноски | |||

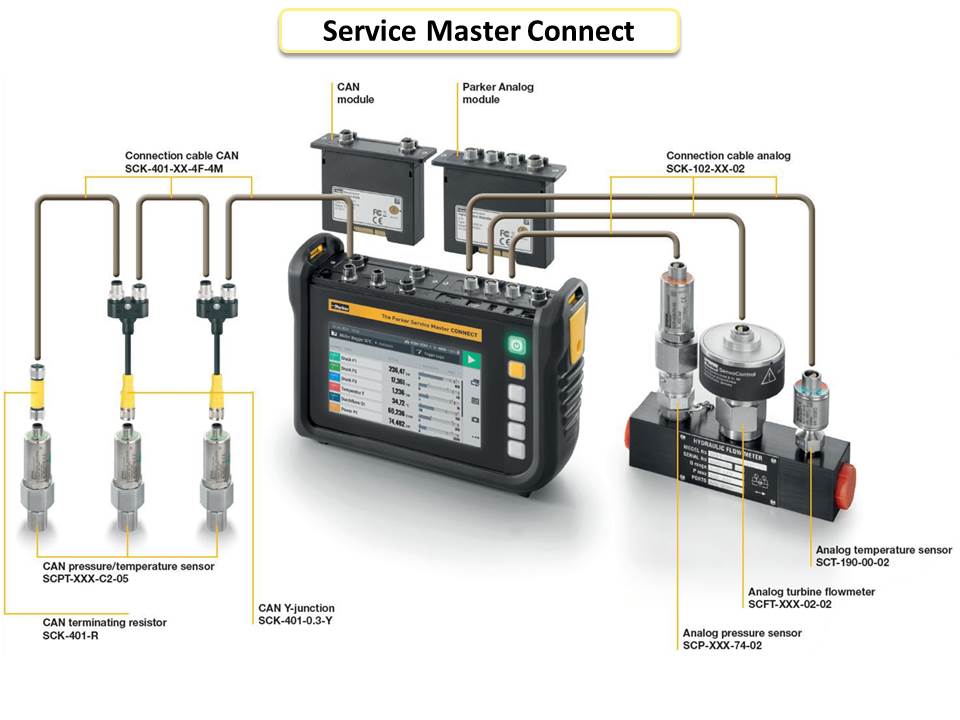

Компановка (комплектация) | Без дополнительных модулей входящих сигналов: | ||
1. Электронно-цифровой измерительный прибор (корпус ABS/PC термопластичный пластик) | |||
2. Защитный чехол TPE (термопластичные эластомеры) | |||
3. Блок питания 24 В пост. тока / 2,5 А с адаптером по национальным стандартам | |||
4. Кабель USB 2.0 (2 м) | |||
5. Компьютерное ПО | |||
CONNECT Kit (без доп. модулей входящих сигналов) - дополнительно к стандартной поставке: | |||
- CAN-кабель (5 м) - 2 шт. | |||
- CAN-резистор - 2 шт. | |||
- штуцер SCA-EMA-3/3 - 2 шт. | |||
- тестовый микро-РВД SMA3-1500 - 2 шт. | |||
Аксессуары: | |||
- модули входящих сигналов | |||

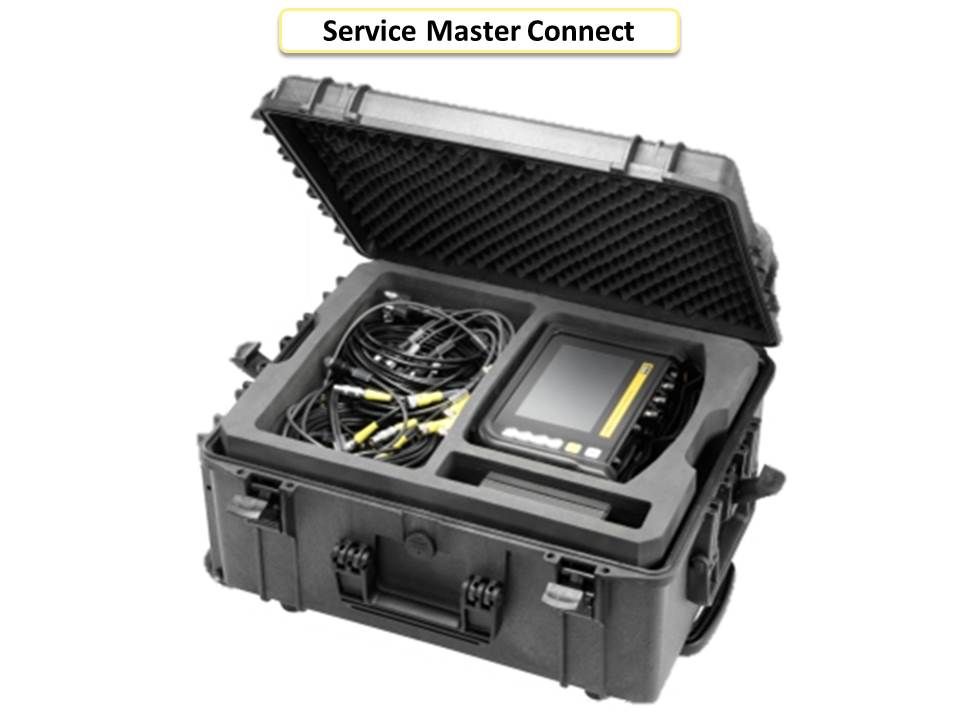

- кейс для переноски с выдвижной ручкой и колесиками | |||
- кабели для зарядки (12 или 24 В) | |||
- штекер M12x1 для внешнего входа датчика | |||
- ремень для переноски | |||
- LAN-кабель | |||
- USB-кабель |
РАЗВЕРНУТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА, ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ И ЦЕНЫ >>
Исполнение гидравлической и электронной частей | Раздельное (не моноблочное) |
Измерение давления | Датчики давления |
Давление жидкости, бар | В зависимости от подключаемых датчиков давления: 0...10 / 0...16 / 0...25 / 0...40 / 0...60 / 0...100 / 0...160 / 0...250 / 0...400 / 0...600 / 0...1000 бар |
Расход жидкости - диапазон, л/мин | В зависимости от подключаемого датчика расхода: 1...15 / 3...60 / 5...150 / 8...300 / 15...600 / 20...750 |
Тип расходомера | Турбинный |
Нагрузочное устройство | Да (для расходомера серии SCLV) |
Реверсное измерение расхода | Да |
Подключение датчиков к расходомеру | Да (порт для измерения давления: M16x2, 1/4" BSPP; порт для измерения температуры: M10x1) |
Материалы расходомера | Корпус: алюминий. Контакт со средой: алюминий, сталь. |
Защита IP | IP 65 (прочная, маслостойкая защита для использования в суровых условиях и для амортизации при падениях) |
Температура жидкости, °С | -25 °C ... +90 °C |
Температура окружающей среды, °С | -10. . .+50 °C (<80% отн. влажность) температура хранения: -20…+60 °C |
Входные каналы данных (тип, кол-во): | |
Штатно | 2 шт. - CAN (по 24 датчиков каждый - макс. 48 каналов), настраиваемая скорость передачи данных. 24 В, макс 250 мА; без возможности одновременного использования датчиков Parker и сторонних (20 каналов для сторонних CAN датчиков 2.0 A/CAN 2.0 B. версии SMC-600-LC) |
1 шт. - двухфункциональный вход, который может использоваться либо как ЦИФРОВОЙ ВХОД, либо как ЦИФРОВОЙ ВЫХОД. Также возможно распознавание направления вращения. | |
2 шт. - два частотных входа (0 Hz … 20 KHz) | |
Дополнительный слот SCMI-600-01 - аналоговый измерительный модуль (съемный, вес 152 г) | 3 шт. - аналоговые (до 6 измерительных каналов) с распознаванием датчиков Parker (p/T/Q/n) |
2 шт. - аналоговые для измерения тока (0/4...20 mA) и напряжения (-10...+10 В | |
Питание датчиков: +24 В / max. 100 mA | |
Подключение: M12x1, 5 pin. | |
Скоростной режим сканирования: 0/1 мс. | |
Дополнительный слот SCMI-600-02 CAN-модуль (съемный, вес 127 г) | 2 шт. - CAN (по 24 датчиков каждый - макс. 48 каналов). Поддерживаемые протоколы: CANopen, SAEJ1939 CAN generic, возможен смешанный режим использования разных CAN-протоколов. |
Соединительные штекеры: M12x1, 5 pin с SPEEDCON® | |
Дискретизация/скорость сканирования входных каналов, мс | 1 |
Автоматическая система идентификации (обнаружения и распознавания) датчиков, их параметров и данных калибровки | Да |
Выходные каналы данных (тип, кол-во) | 1 шт. - цифровой |
Измерение частоты вращения | Да (опционально: датчики частоты вращения) |
Вычисляемые значения измерений: | |
Объемный КПД, 0-100% | Да |
Гидравлическая мощность | Да |
Разность давлений, ∆p | Да |
Вычисление утечек | Да |
Cвободный ввод формулы | Да (4 канала). Доступные функции: /, *, +, -, f´(t), Integral, sin, cos, tan, x2 , SQRT, xy |
Погрешность измерения (допуск) | ≤± 0,1% |
Питание | Блок питания 110/240 В переменного тока - 24 В постоянного тока/3,750 мА. Зарядный кабель в качестве аксессуара (12/24 В постоянного тока) |
Автономность (встроенная батарея) | Литий-ионный аккумулятор, +14,4 В / 3250 мАч Режим сохранения энергии |
Масса комплекта, кг | 1.88 кг (без доп. модулей) |
Габариты, Ш x В x Г мм | 257 x 181 x 87 |
Индикация данных: | ●● Цветной сенсорный дисплей 7'' с подсветкой и антибликовым покрытием, разрешение 800 x 480 пикселей (+ тактильная клавиатура) |
●● Использование в перчатках, прочное стекло 3 мм | |
●● На мониторе ПК в официальном ПО | |
●● Отображение значений: числовое (одномоментно до 12 каналов), графическое (столбчатое (одномоментно до 6 каналов), диаграмма, точки, кривые (одномоментно до 8 каналов)) | |
●● Фактические, минимальные, максимальные значения | |
●● Масштабируемость | |
Уставки, триггеры | Да |
Встроенная память | 12 ГБ |
Интерфейсы связи с ПК | ●● WLAN (модификация SMC-600-00) |
●● Bluetooth LE (модификация SMC-600-00) | |
●● LTE MINI-SIM (в проработке) | |
●● 2 шт. - USB для подключения к USB-накопителю (до 2 шт) | |
Иные интерфейсы | Удаленное подключение и контроль "The Parker Service Master CONNECT" |
Операционная система ПК | Windows 10 (32- and 64-bit) |
Софт для работы на ПК | SensoWin® Записанные кривые можно представить в виде диаграммы. Смещение кривых позволяет проводить точный анализ гидравлики. Для оценки насоса может быть создана кривая производительности. Потери давления и утечки обнаруживаются путем генерации разностных значений кривых давления. С помощью курсора можно исследовать гидравлическую процедуру, связанную во времени. Для каждой кривой имеется исчерпывающая информация, то есть измерение, записанное Parker Service Master CONNECT может быть воспроизведено в любое время. Изменение масштабного коэффициента и единиц измерения. Сглаживание измерительной кривой и математические операции являются важными функциями при анализе гидравлической системы. Дата, время и любые примечания документируются при каждом измерении. В результате может быть сгенерирована документация и отчеты. Все измерения могут быть экспортированы в формате CSV. Текущие результаты (пики давления и т.д.) видны во время текущей работы. |
Доп. оснащение | ●● Автомобильный переходник для кабеля с USB-соединением 12/24 В постоянного тока, 1 A |
●● 5-контактный соединительный кабель для датчиков (3 м) | |
●● Удлинительный кабель (5 м) | |
●● Разветвительный Y-образный кабель CAN | |
●● Оконечный резистор CAN для построения CAN цепи | |

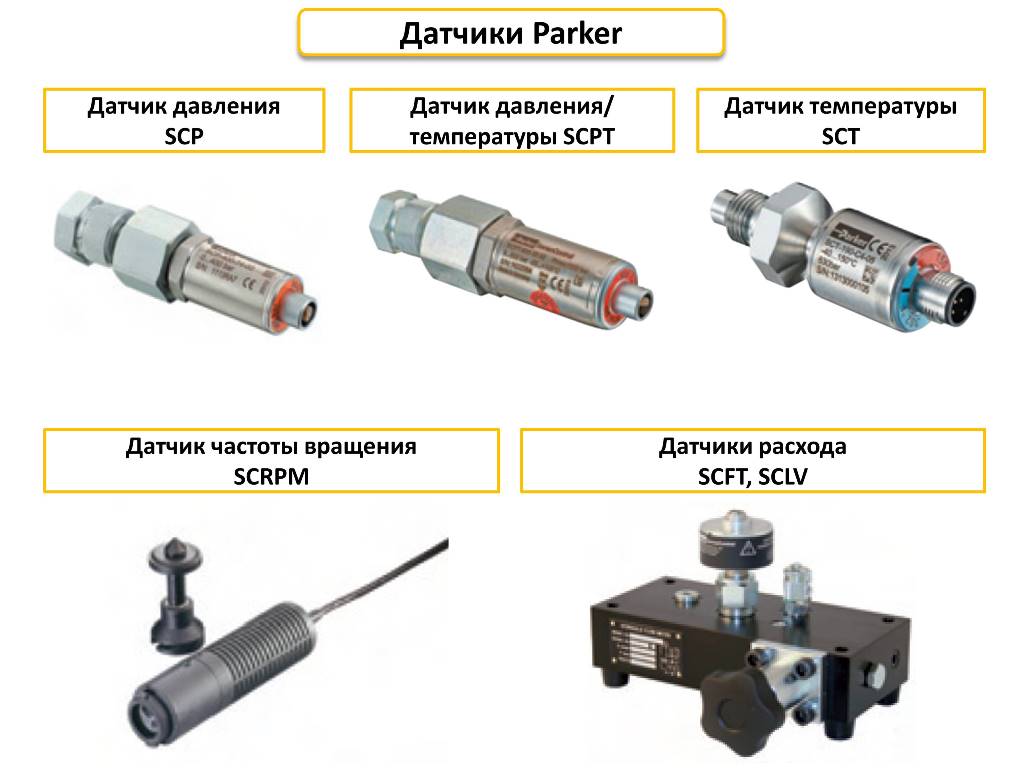

●● Датчики Parker (ссылка): | |
Cпецификация | Спецификация |
Мануал | Мануал |
Стоимость: | Комплект SERVICE MASTER CONNECT SCKIT-600-00 |
ПО ЗАПРОСУ. | |
Модуль аналогового ввода для SCMI-600-01 | |
ПО ЗАПРОСУ. | |
Срок поставки | 5-7 недель |
Производитель | США |
Поверка/метрология в РФ | Приборы доступны в калиброванном исполнении с сертификатом калибровки ISO 9001 |
Гарантия, мес. | 12 |
