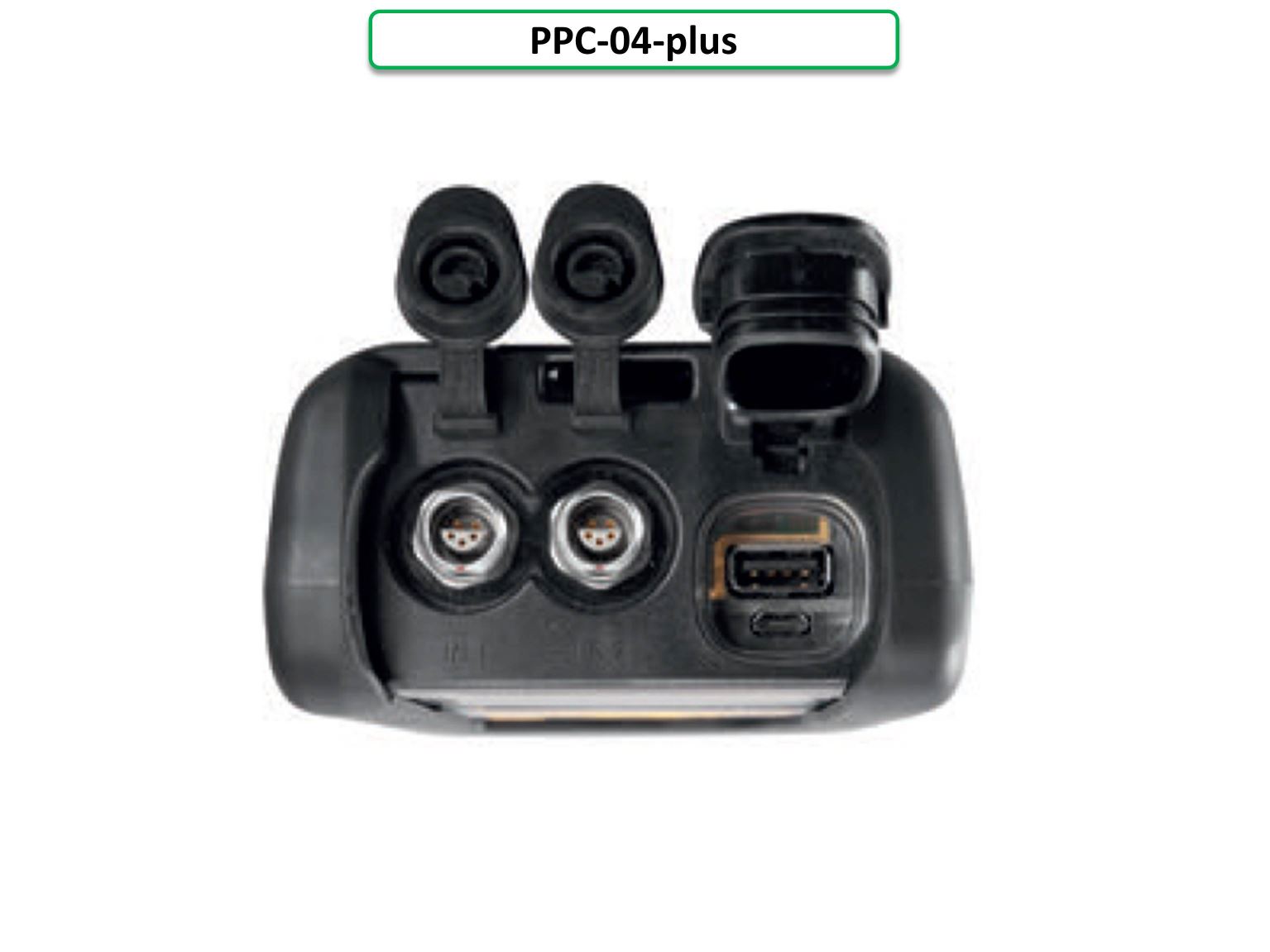

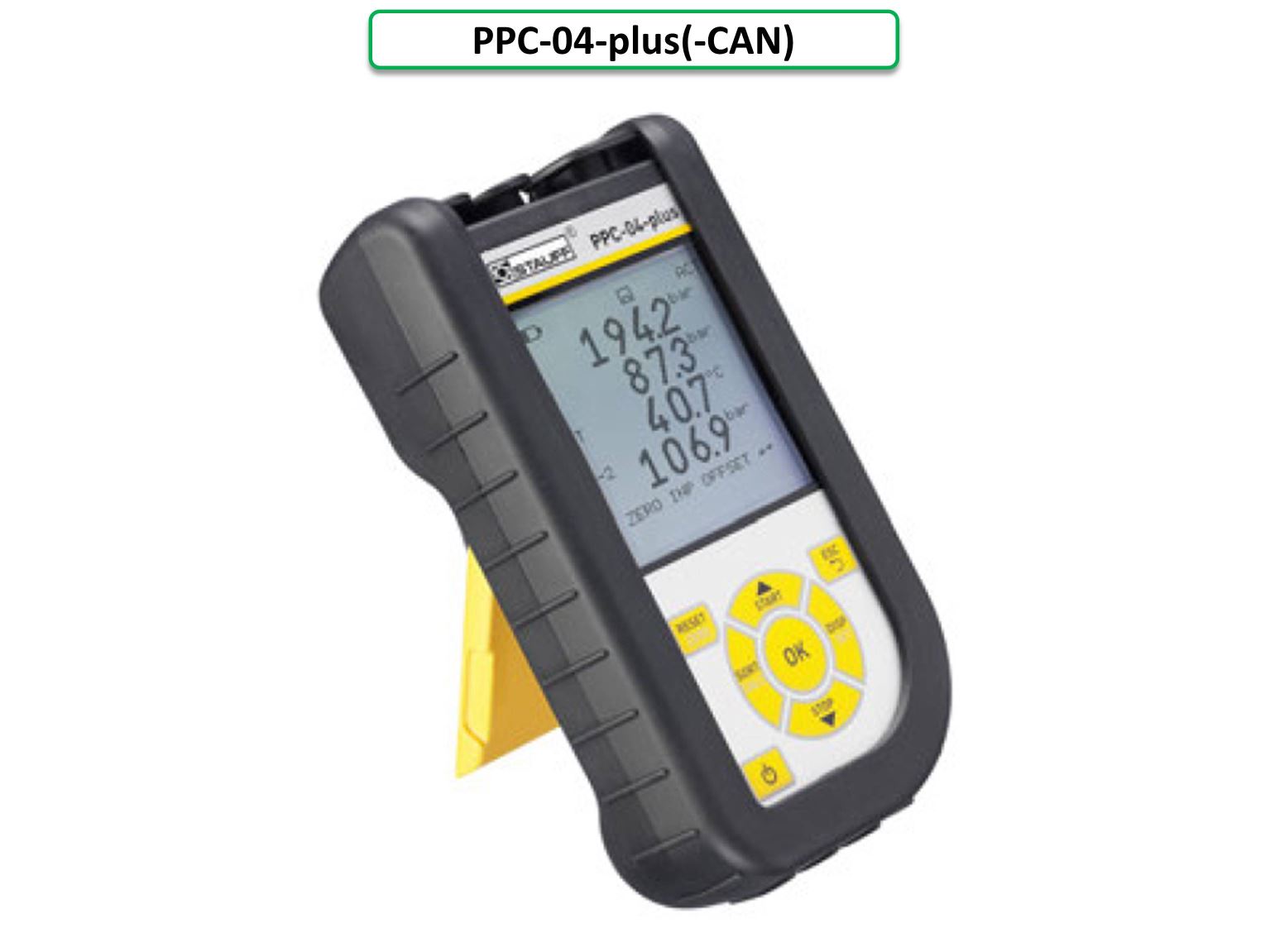

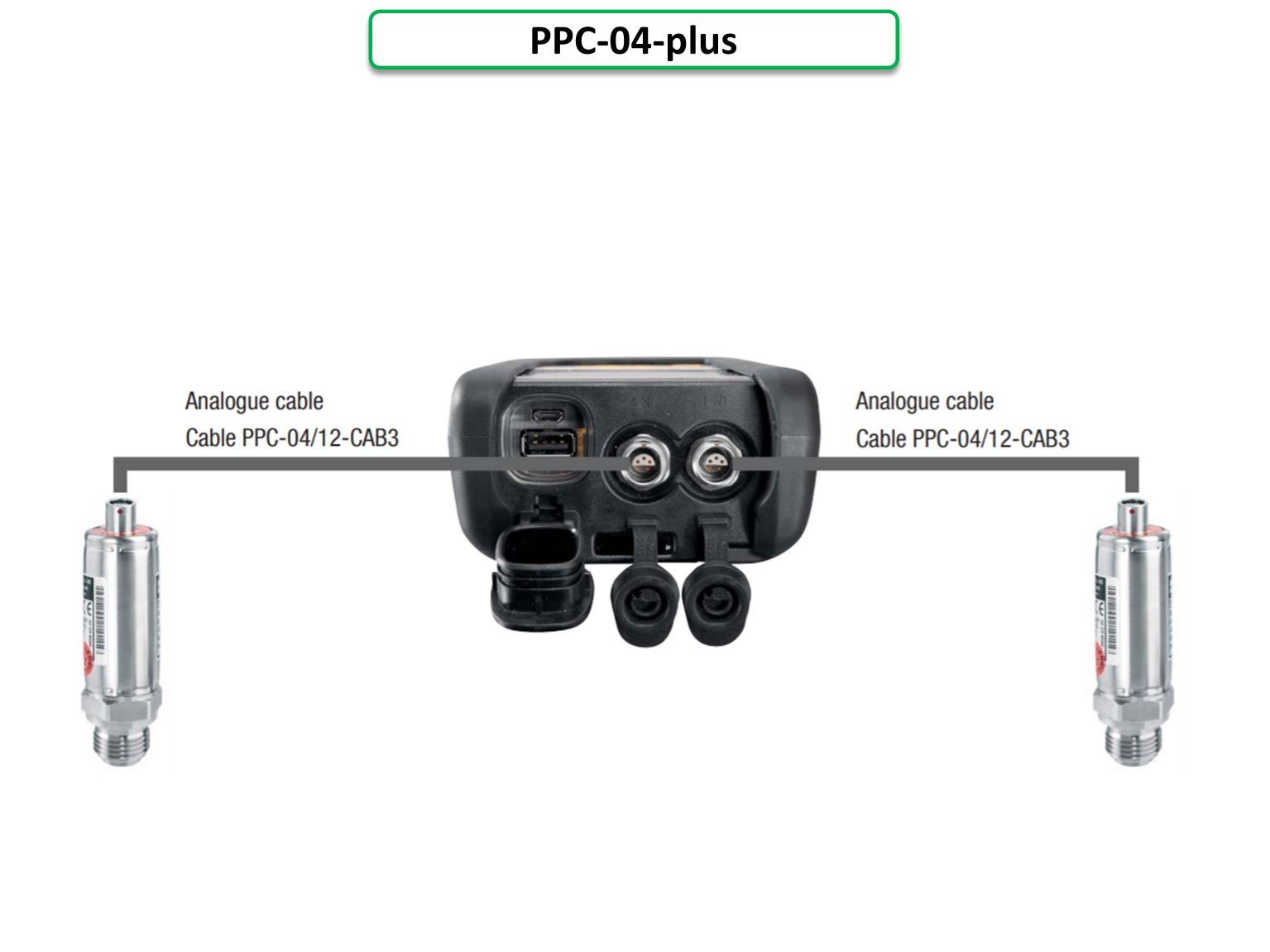

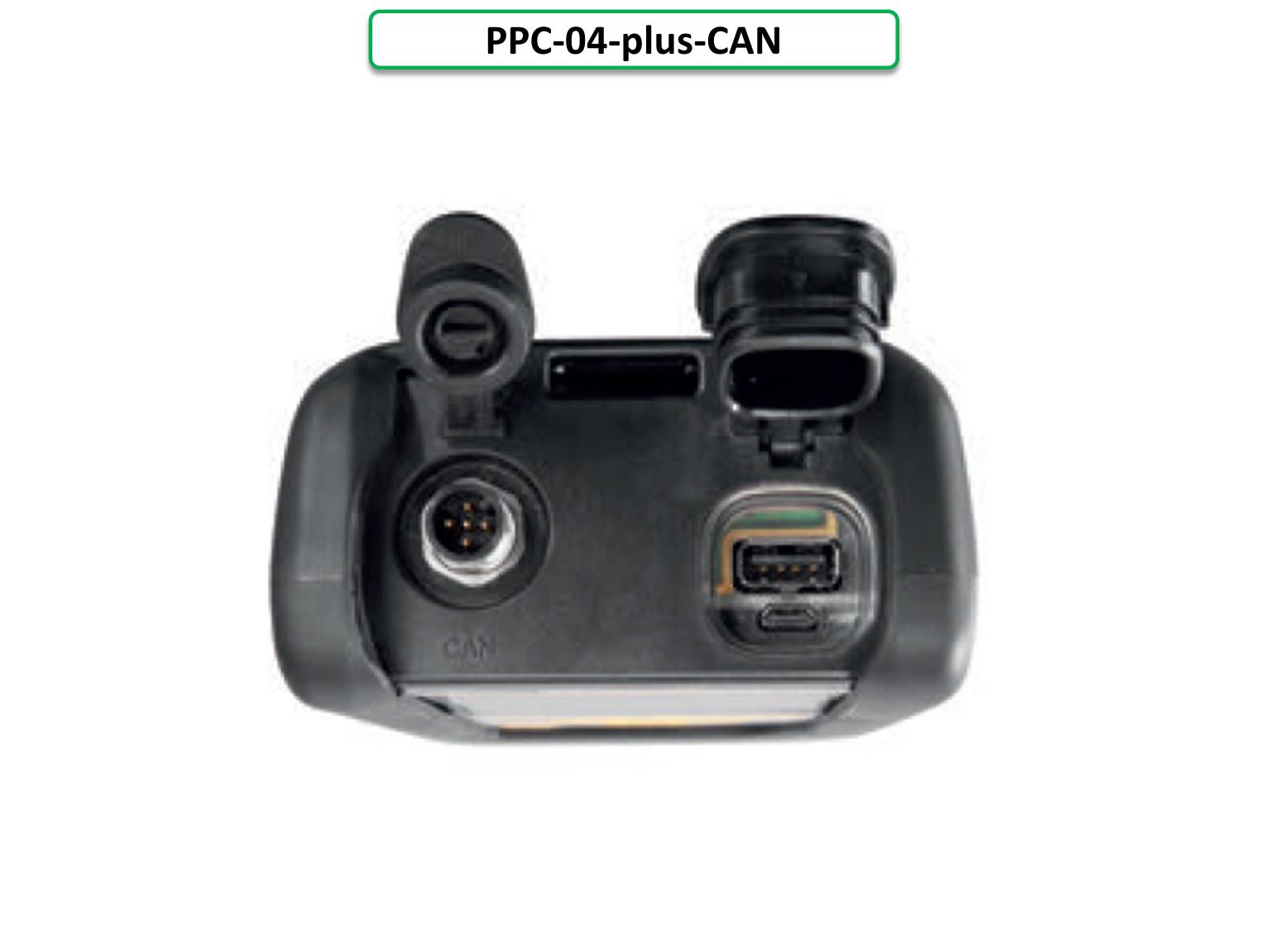

  • Stauff PPC-04-plus
  • Stauff PPC-04-plus
  • Stauff PPC-04-plus
  • Stauff PPC-04-plus
  • Stauff PPC-04-plus
  • Stauff PPC-04-plus
  • Stauff PPC-04-plus

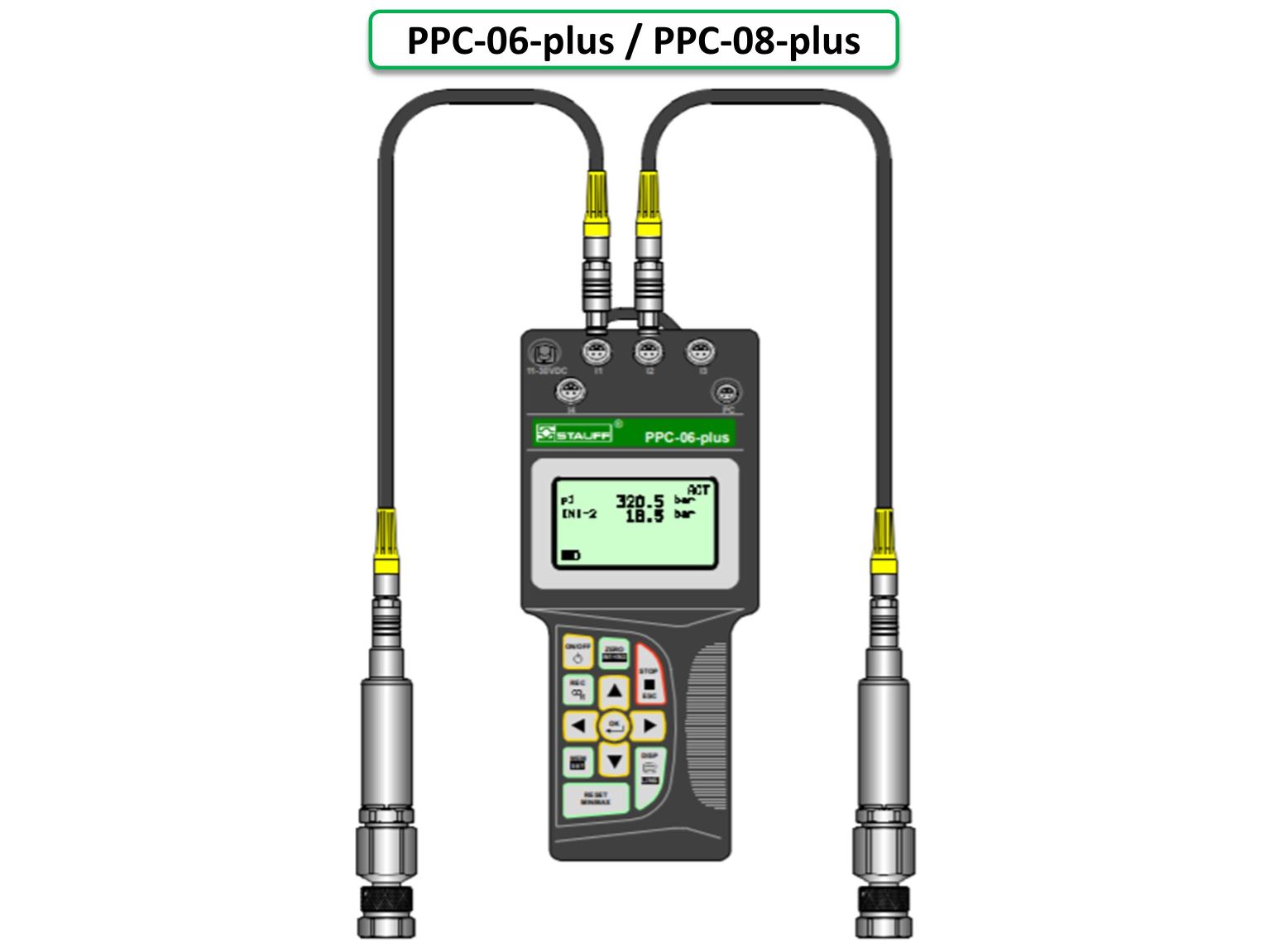

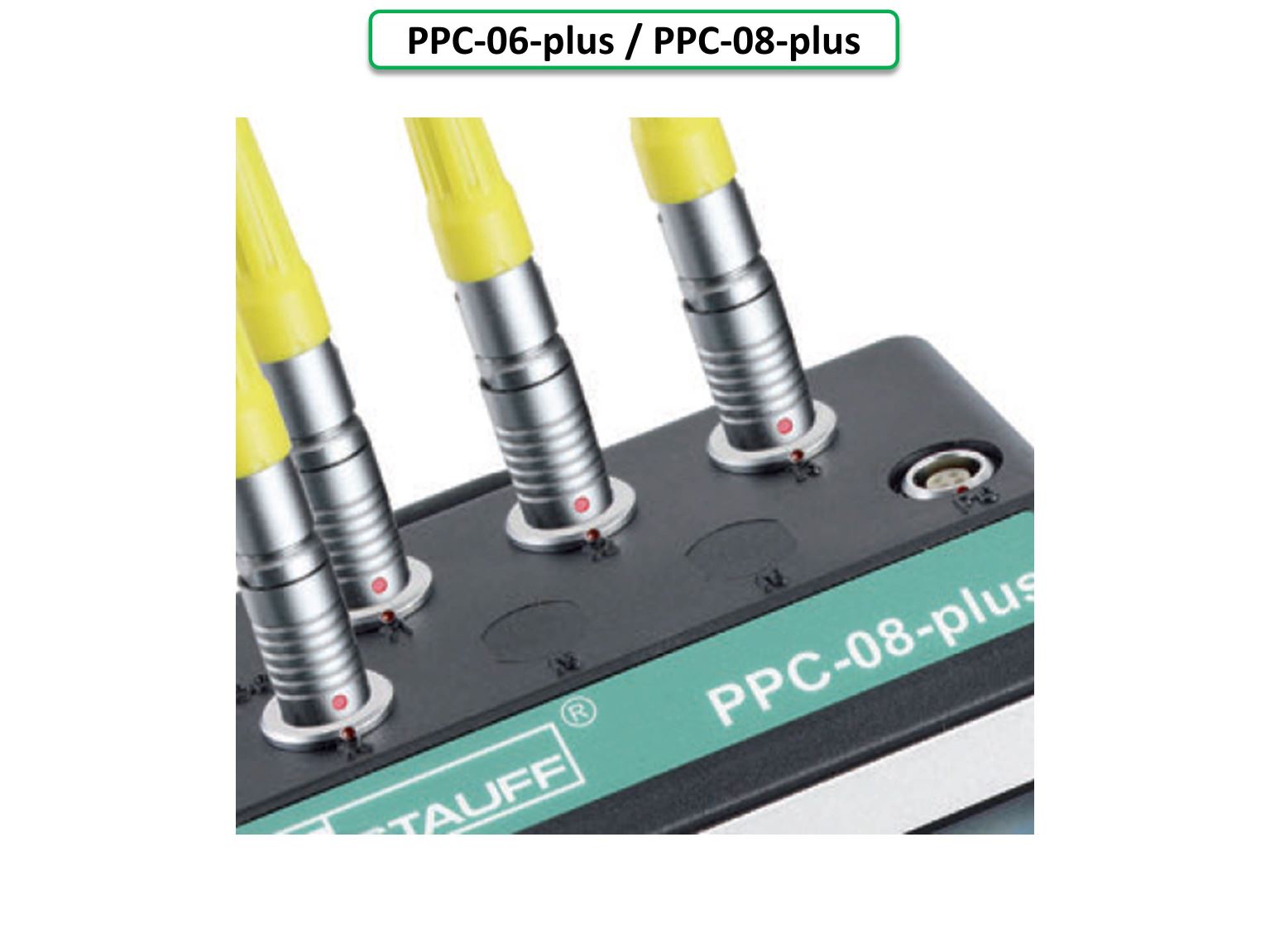

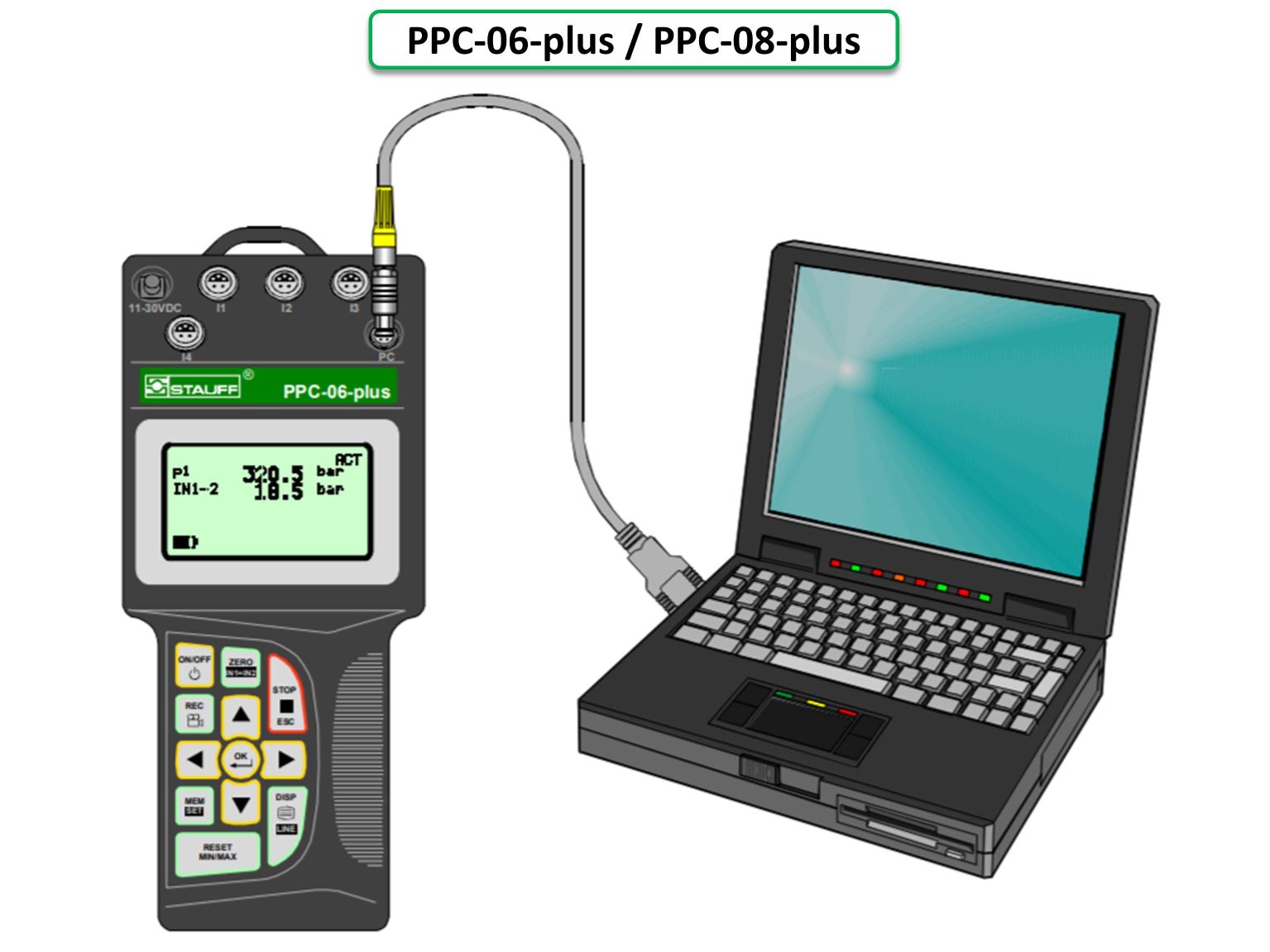

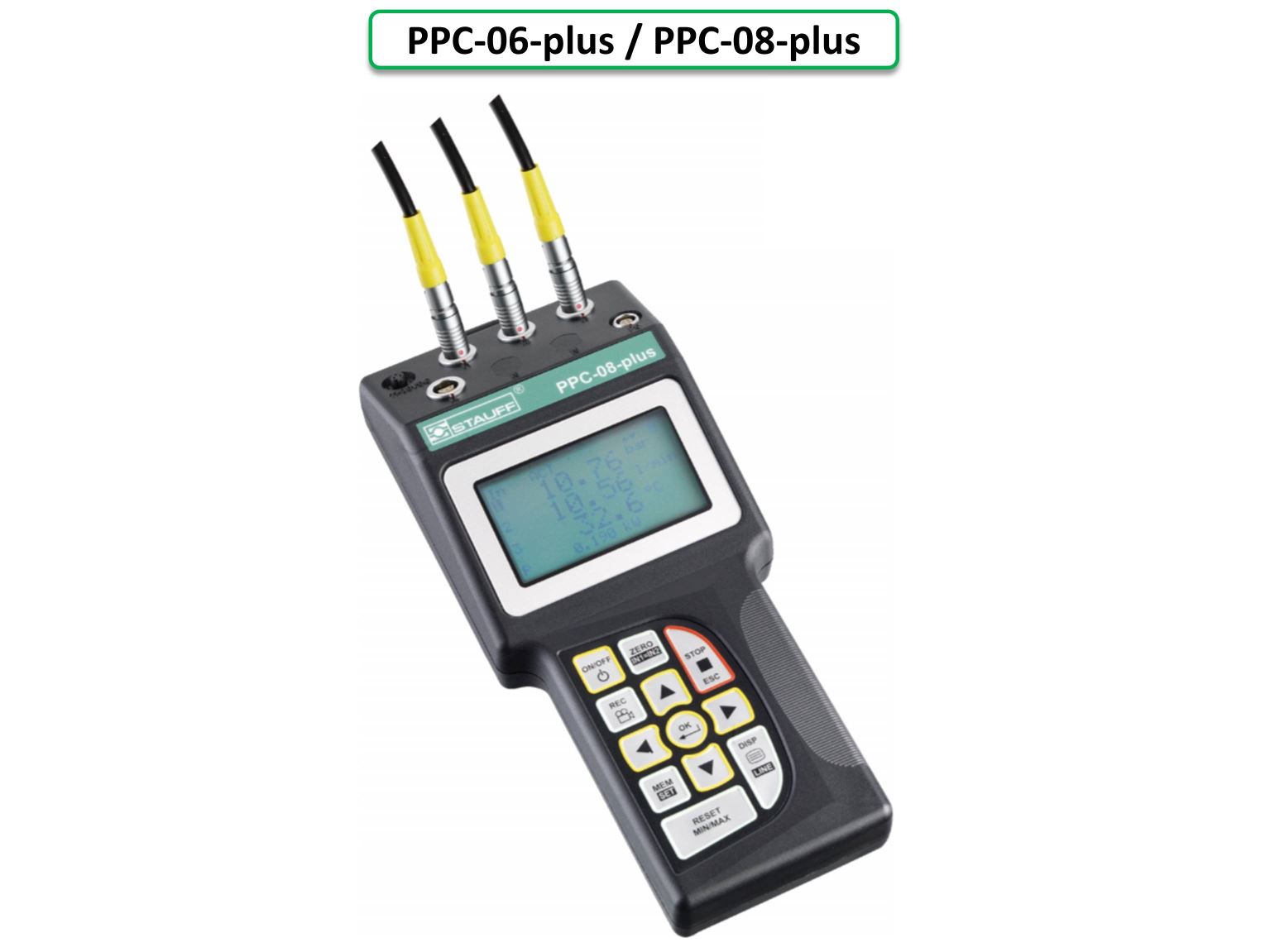

  • Stauff PPC-06/08-plus
  • Stauff PPC-06/08-plus
  • Stauff PPC-06/08-plus
  • Stauff PPC-06/08-plus
  • Stauff PPC-06/08-plus
  • Stauff PPC-06/08-plus

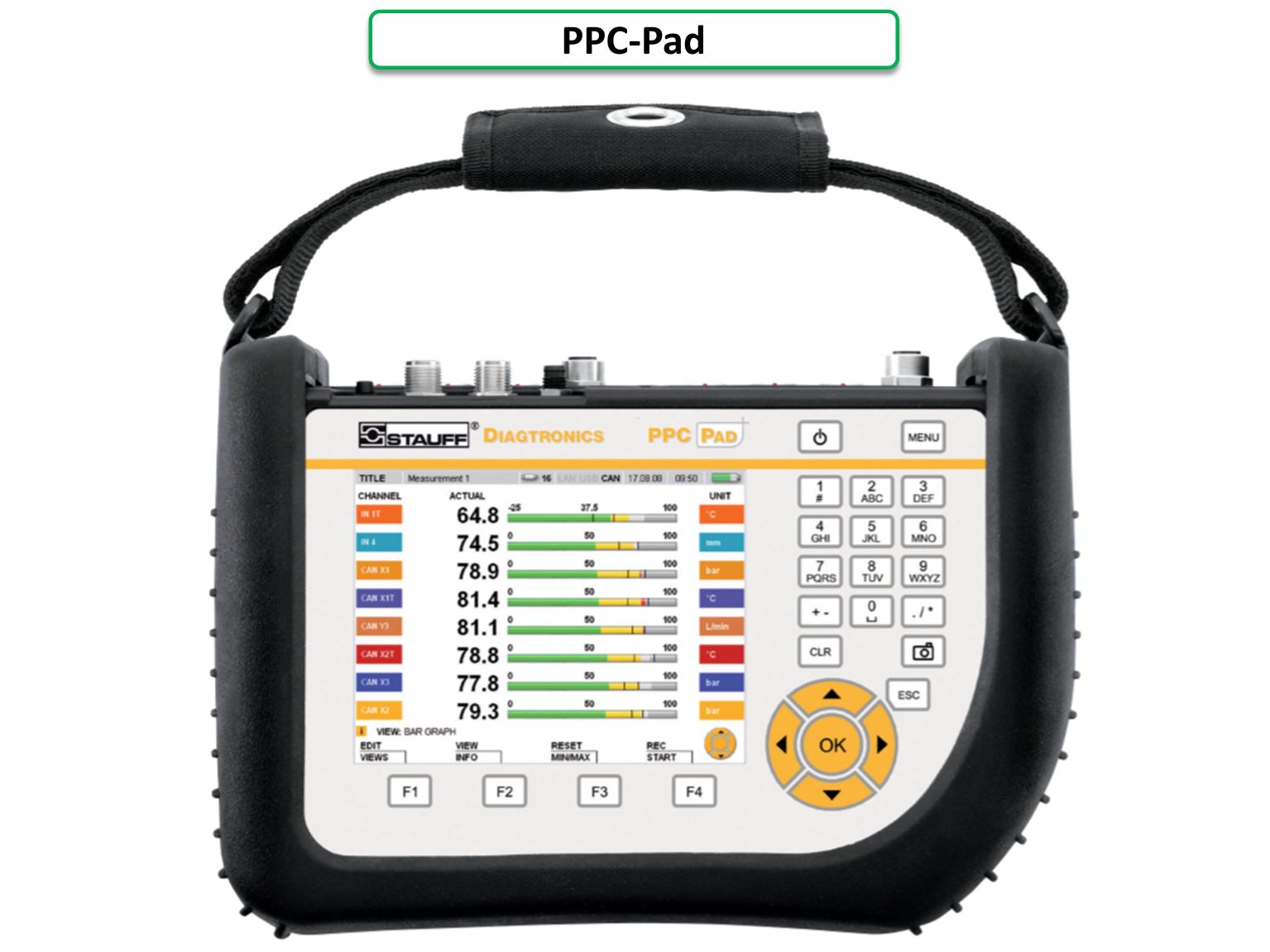

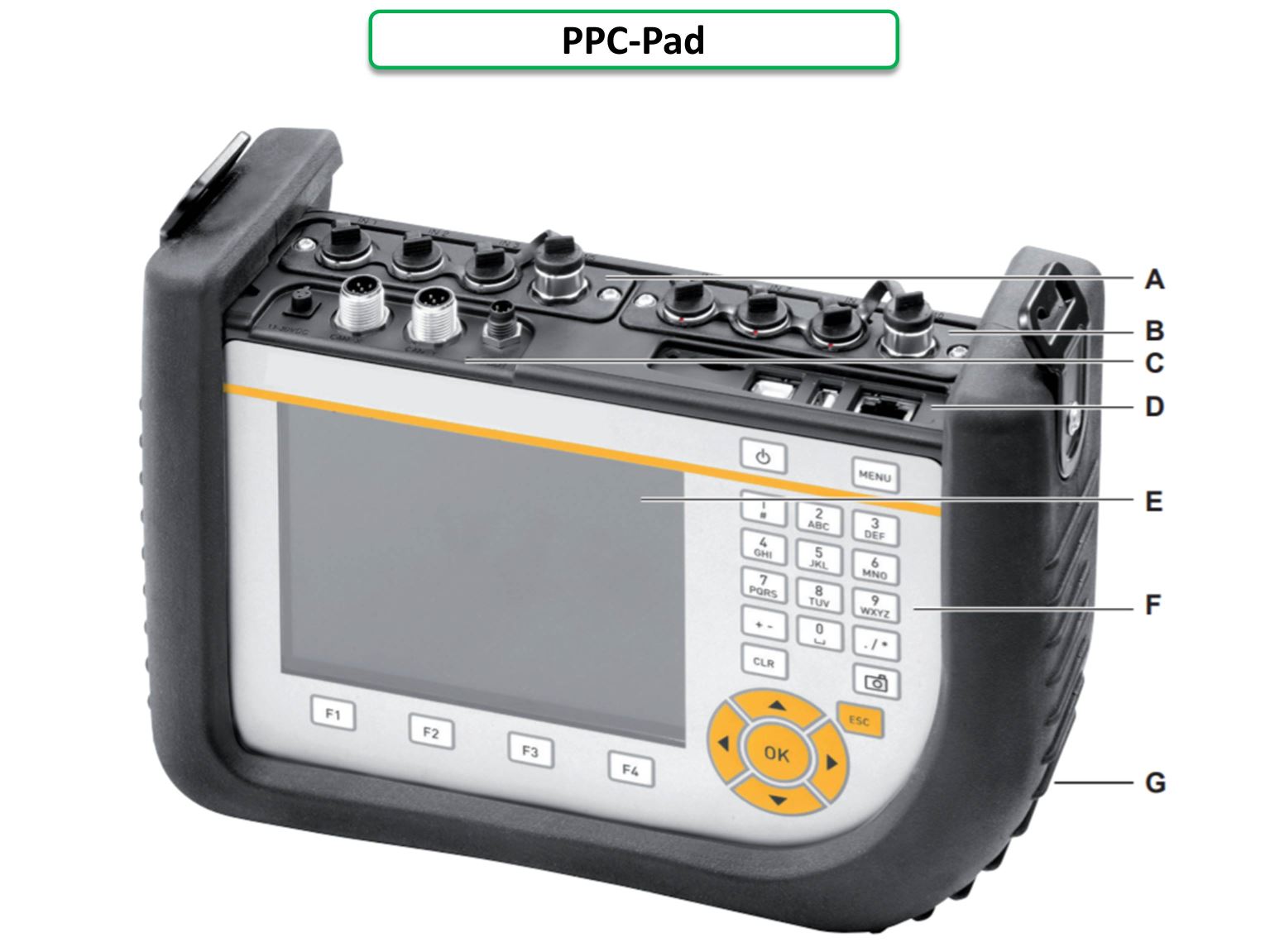

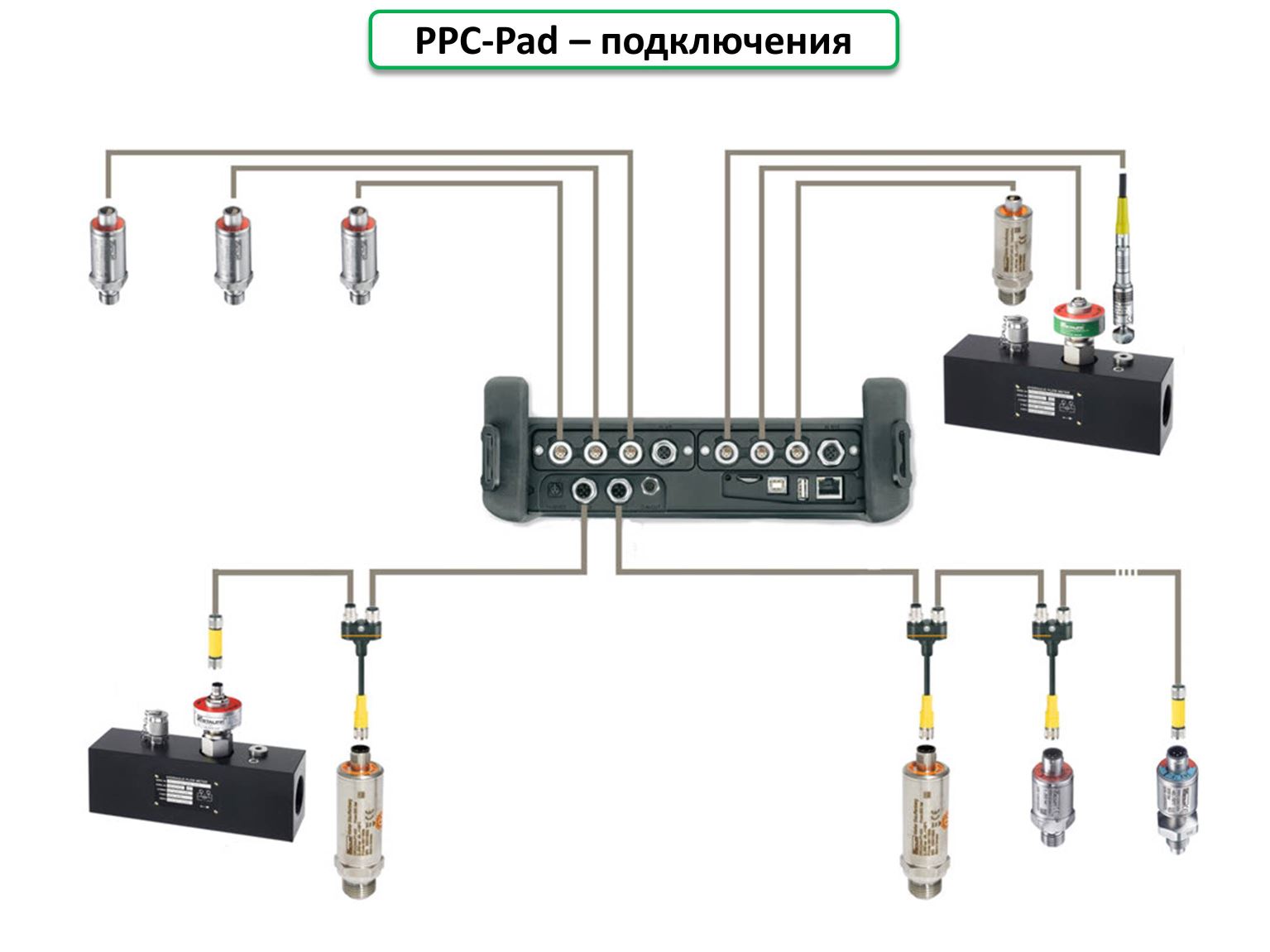

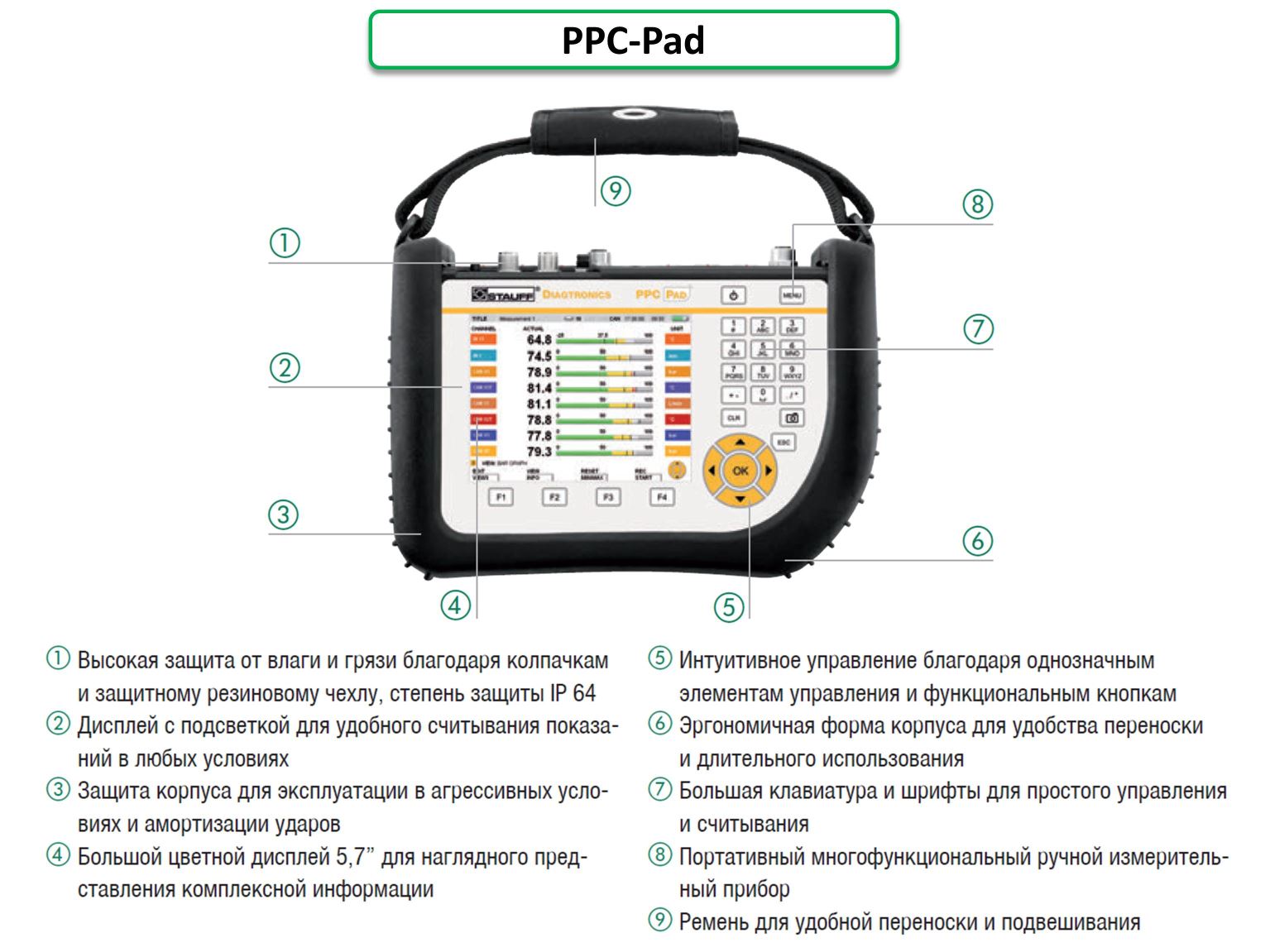

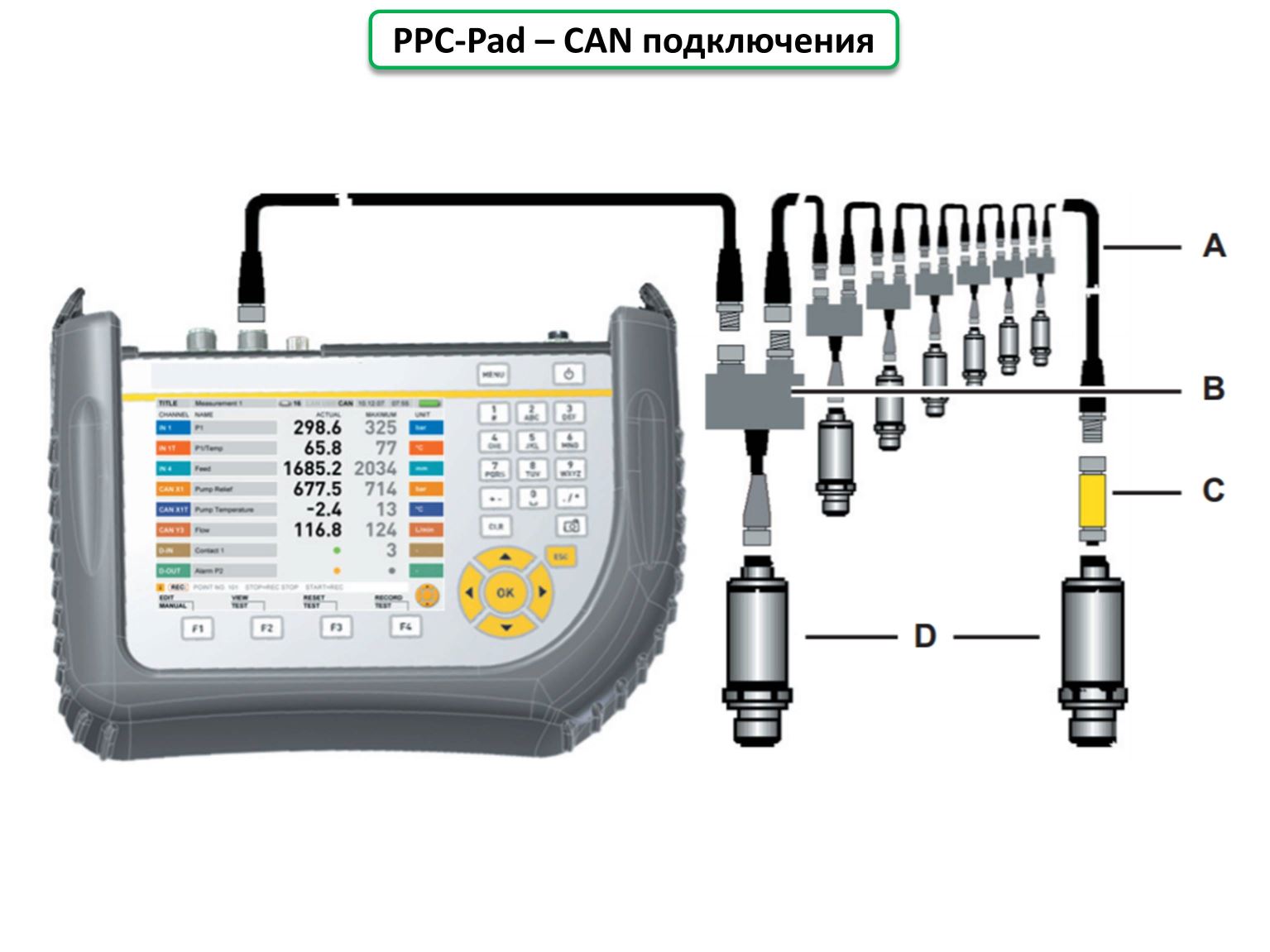

  • Stauff PPC Pad
  • Stauff PPC Pad
  • Stauff PPC Pad
  • Stauff PPC Pad
  • Stauff PPC Pad
  • Stauff PPC Pad
  • Stauff PPC Pad
  • Stauff PPC Pad
  • Stauff PPC Pad

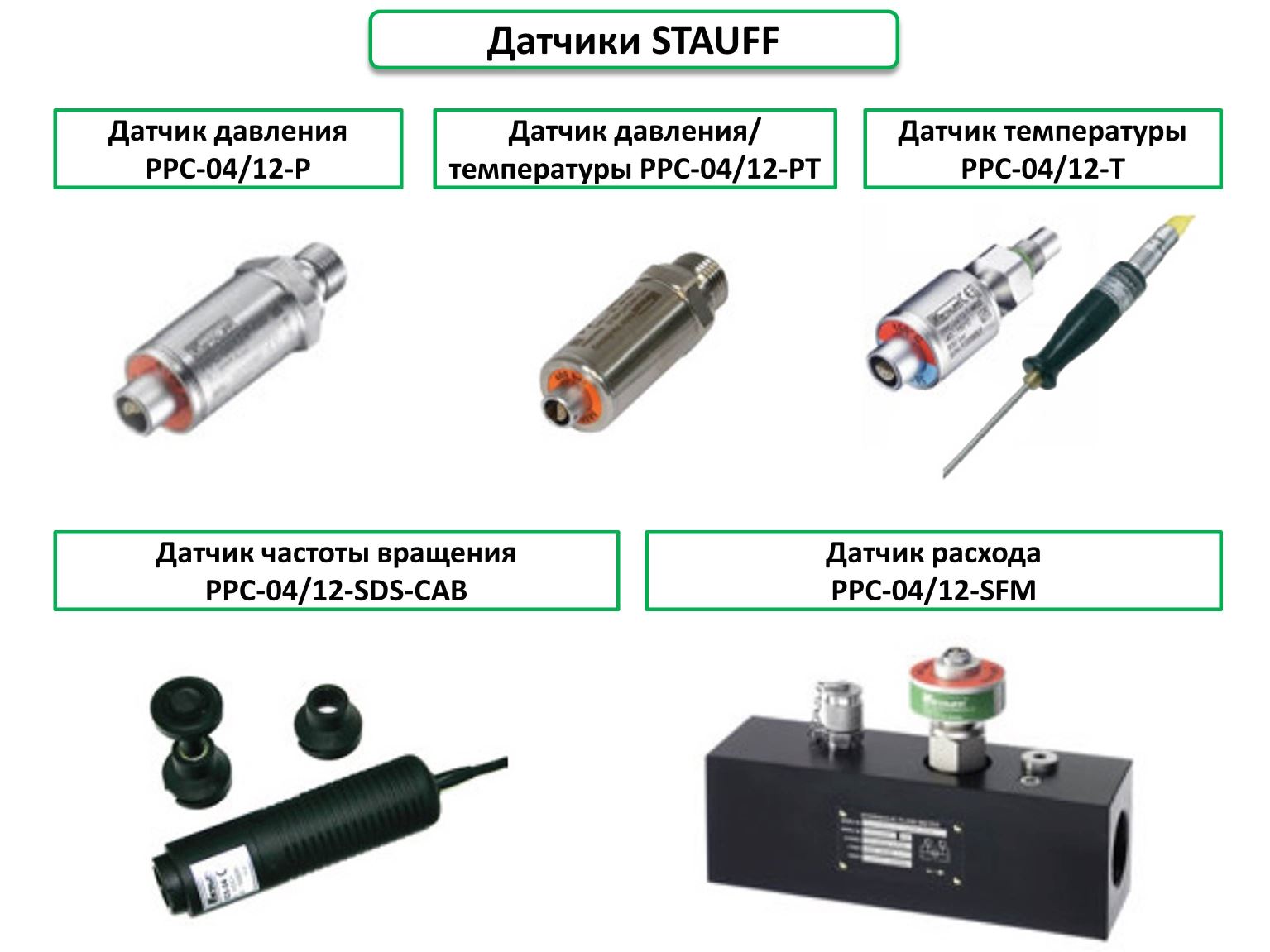

  • Stauff датчики



ДИАГНОСТИЧЕСКИЕ ПРИБОРЫ-АНАЛИЗАТОРЫ ГИДРОСИСТЕМ STAUFF

Модели

PPC-04-plus /
PPC-04-plus-CAN

PPC-06/08-plus

PPC-Pad

Фото

Stauff PPC-04-plus Stauff PPC-06/08-plus Stauff PPC Pad

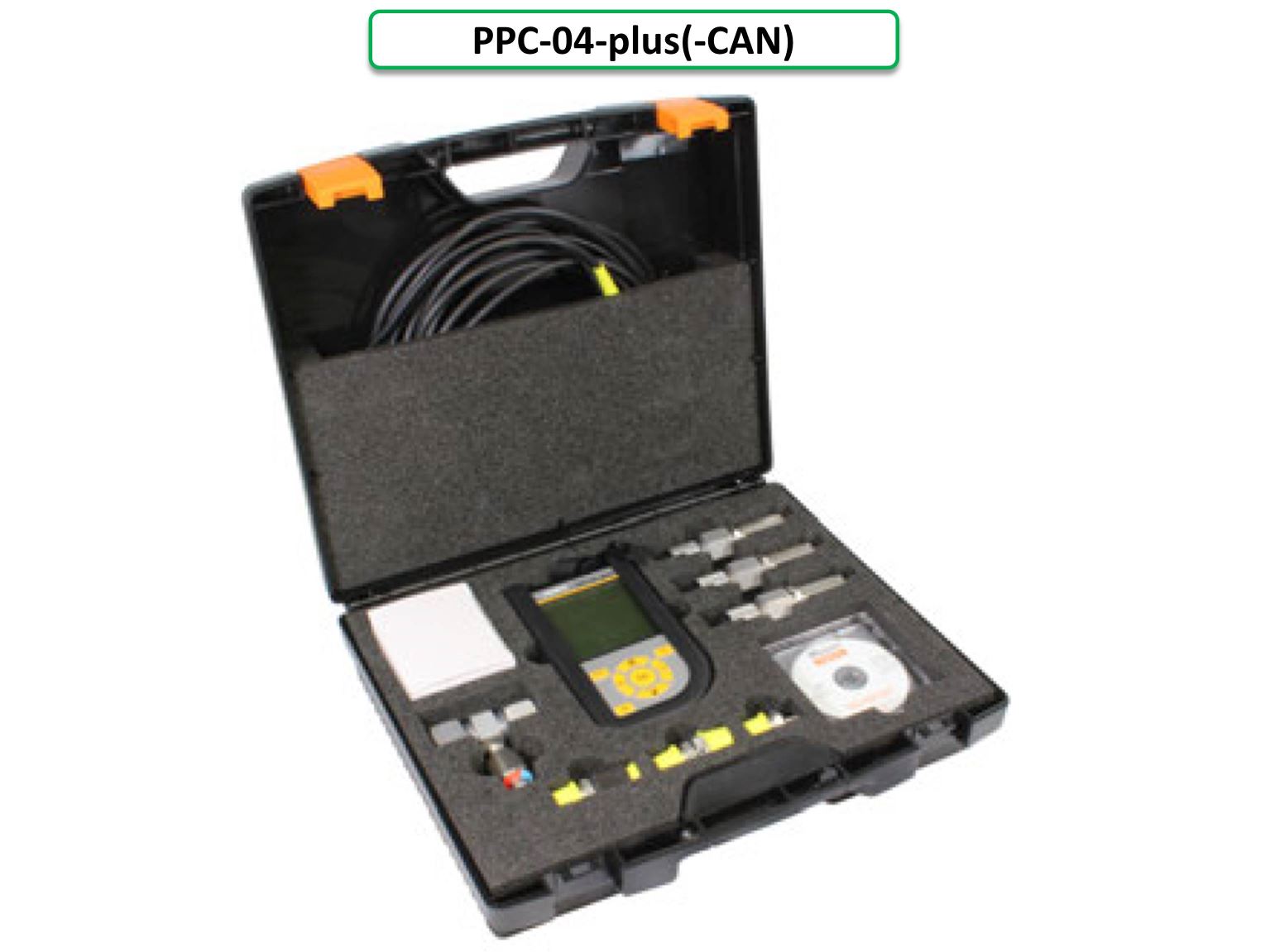

Компоновка (комплектация)

1. Электронно-цифровой прибор PPC-04-plus (корпус из пластика ABS в резиновом защитном чехле)

2. Блок питания с адаптером по национальным стандартам

3. До 3-х датчиков давления PPC-04/12-P с установленными переходниками для STAUFF Test 20 (M16 x 2)

4. До 2-х соединительных кабелей (3 м)

5. Датчик температуры PPC-04/12-T-M02 с установленным SGV-16S-G-W3 (опционально)

6. Переходники SAD для серий STAUFF Test 15/12/10 (стандарт для всех комплектных систем PPC) – 3 шт.

7. Руководство по эксплуатации (многоязычное) на CD

8. Компьютерное ПО для PPC-04-plus

9. USB кабель для подключения к ПК (1 м)

10. USB-накопитель (1 Гб)

11. Кейс для переноски

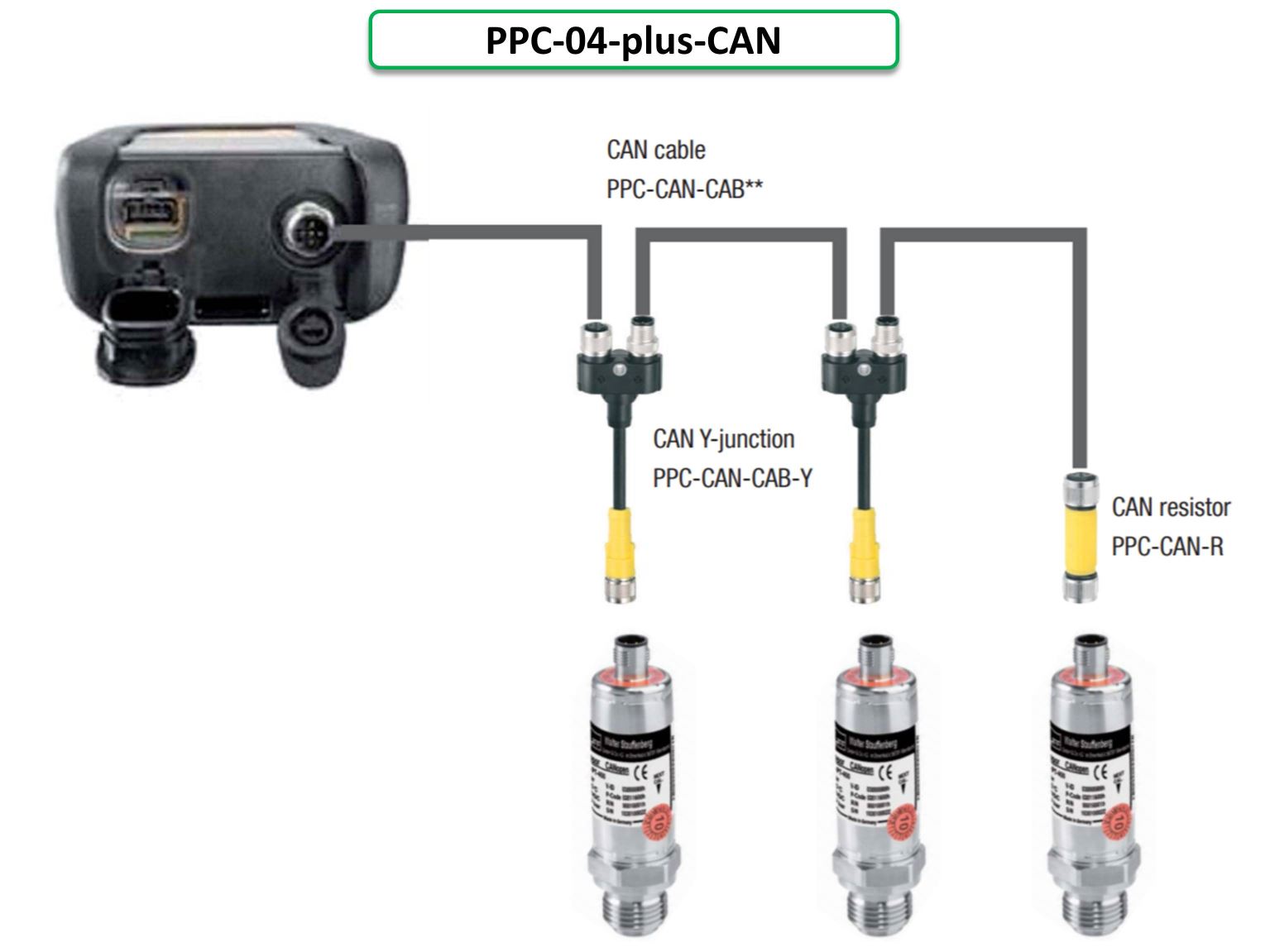

Модификация CAN:
+ Датчики давления и температуры CAN
+ Y-образные разветвительные кабели CAN – 2 шт.
+ Терминатор CAN

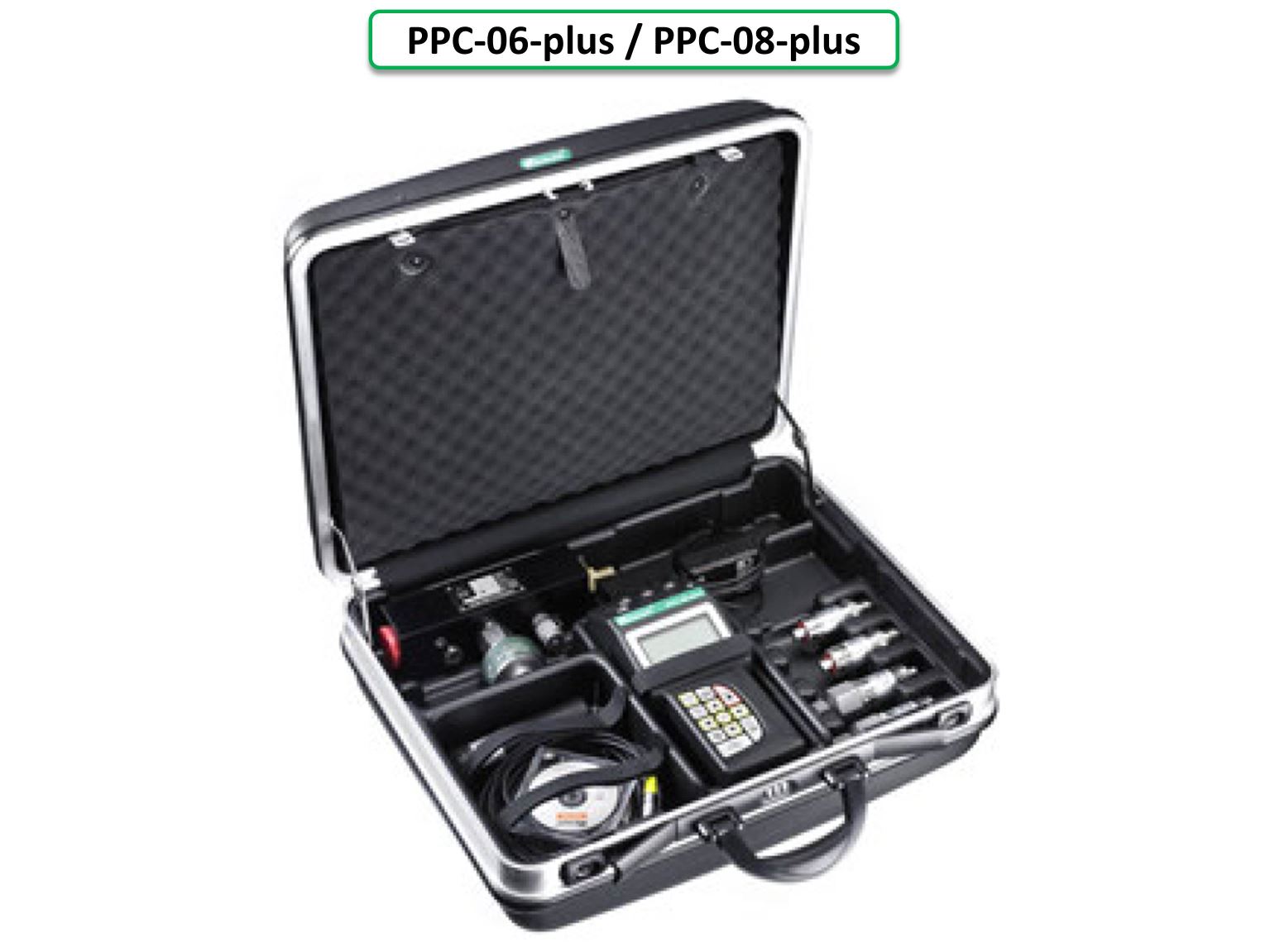

1. Электронно-цифровой прибор PPC-06-plus или PPC-08-plus (корпус из армированного стекловолокном полиамида PA)



2. Блок питания с адаптером по национальным стандартам

3. До 3-х датчиков давления PPC-04/12-P с установленными
переходниками для STAUFF Test 20 (M16 x 2)

4. До 3-х соединительных кабелей (3 м)

5. Датчик температуры PPC-04/12-T-M02 с установленным SGV-16S-G-W3 (опционально)

6. Переходники SAD для серий STAUFF Test 15/12/10 – 3 шт.

7. Печатное руководство по эксплуатации (немецкий и английский)

8. Руководство по эксплуатации (многоязычное) на CD

9. Компьютерное ПО для PPC-06/08-plus

10. USB кабель для подключения к ПК (1.5 м).

11. Кейс для переноски

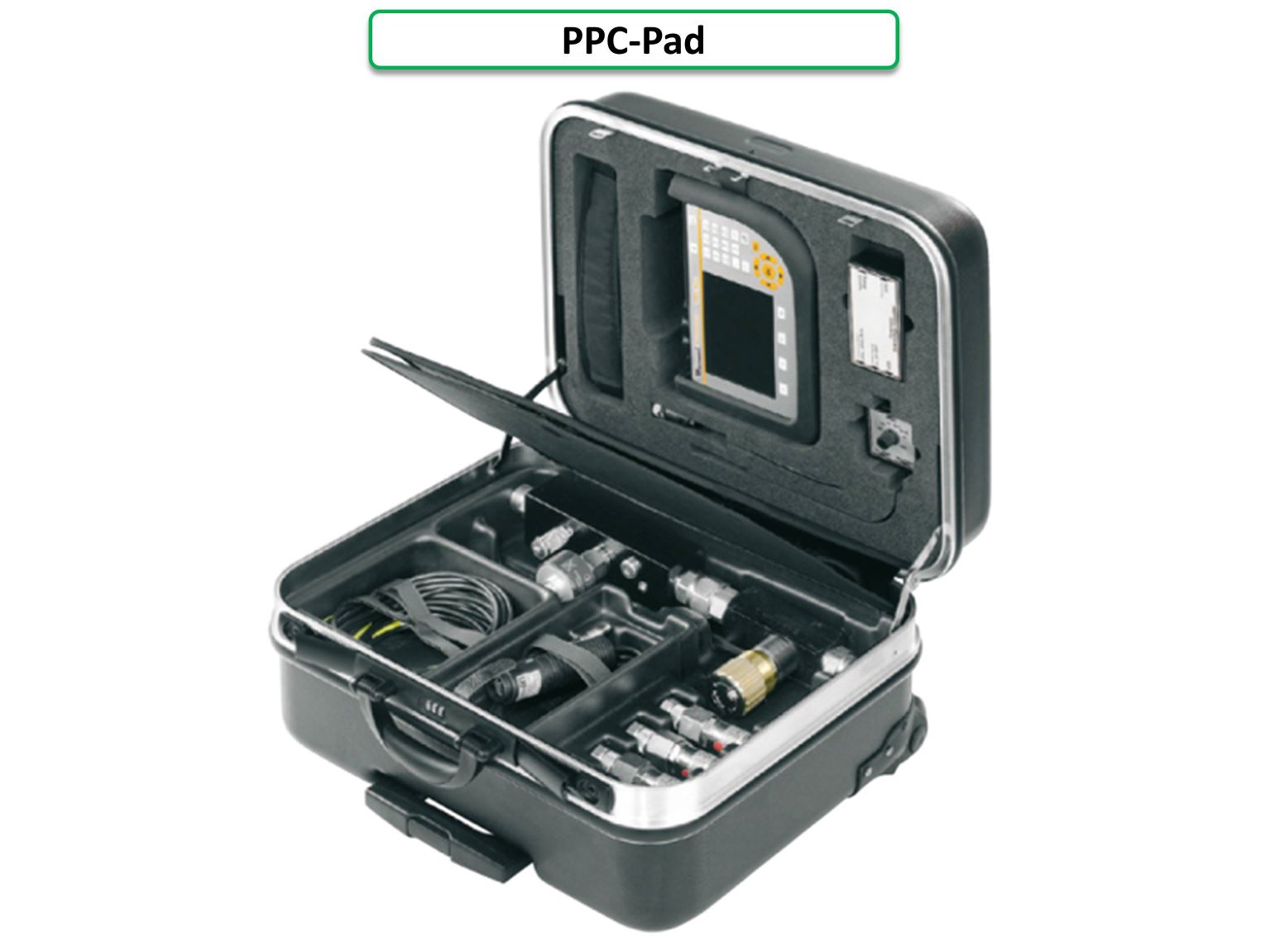

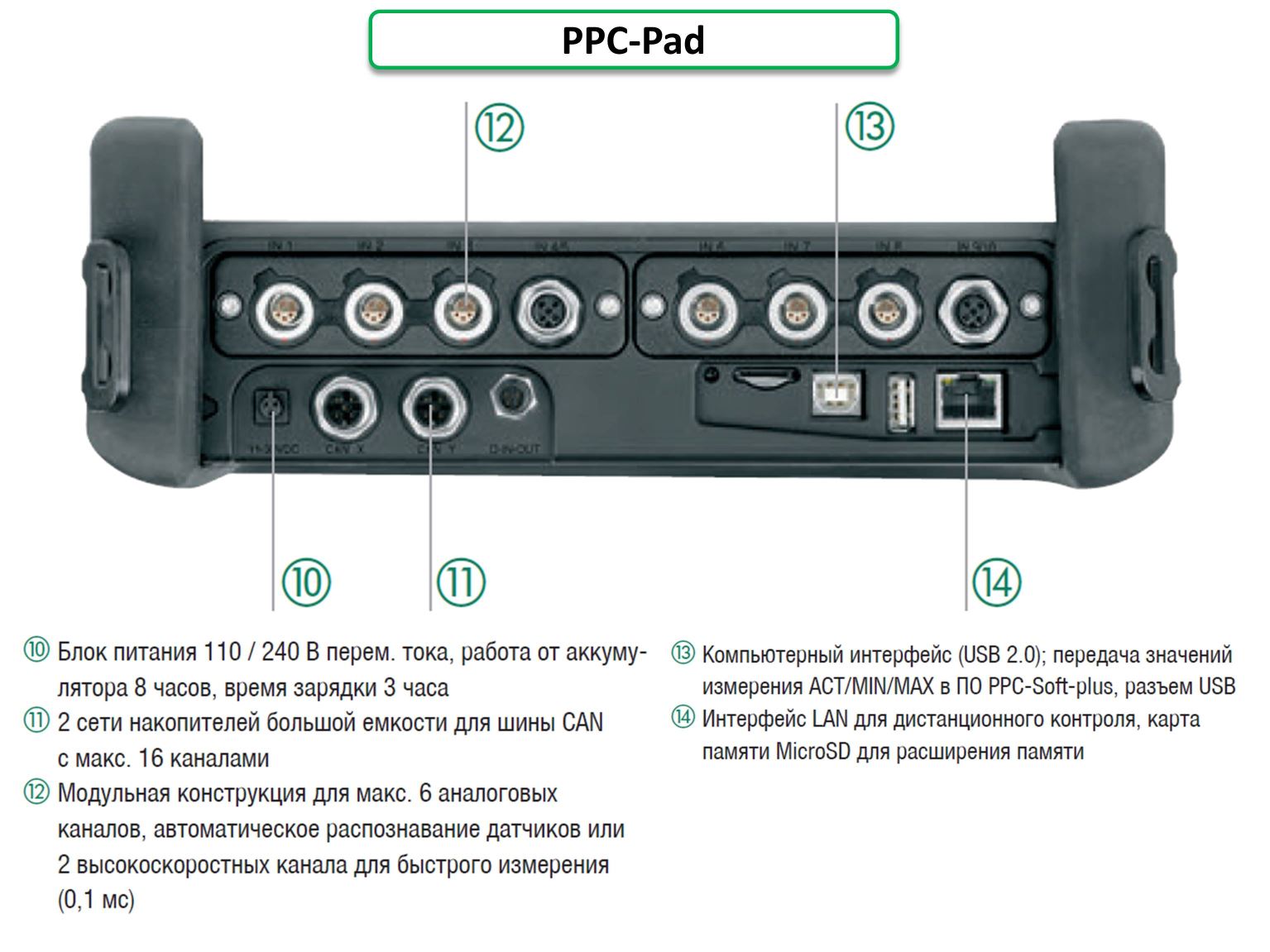

1. Электронно-цифровой измерительный прибор (корпус ABS/PC термопластичный пластик)

2. Защитный чехол TPE (термопластичные
эластомеры).

3. Ремень для переноски

4. Блок питания 24 В пост. тока / 2,5 А с адаптером по
национальным стандартам

5. M8 x 1 / 4-конт. (цифровой вход / выход)

6. Аналоговый соединительный кабель (3 м)

7. Кабель USB 2.0 (2 м)

8. Кабель LAN (5 м)

9. Соединительный кабель CAN (5 м)

10. Руководство по эксплуатации

11. Компьютерное ПО

12. Карта памяти MicroSD

13. Кабельный разъем M12 4 – 20 мА / 0 – 10 В вспом. датчики

14. Терминаторы CAN – 2 шт.

15. Кейс для переноски



РАЗВЕРНУТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРОВ, ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ И ЦЕНЫ >>

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРОВ STAUFF

Модели

PPC-04-plus /
PPC-04-plus-CAN

PPC-06/08-plus

PPC-Pad

Иллюстрации

Stauff PPC-04-plus



Stauff PPC-04-plus

Stauff PPC-06/08-plus



Stauff PPC-06/08-plus

Stauff PPC Pad



Stauff PPC Pad

Исполнение гидравлической и электронной частей

Раздельное (не моноблочное)

Тип соединения штуцеров гидролиний с расходомером

Трубная цилиндрическая резьба BSP:
G1/2; G3/4; G3/4; G1; G1-1/4
Цилиндрическая дюймовая резьба UNF:
3/4–16; 1-1/16–16; 1-1/16–16; 1-5/16–16; 1-5/8–12

Давление жидкости, бар

В зависимости от подключаемых датчиков давления – КАТАЛОГ
-1…16 / 0…60 / 0…160 / 0…400 / 0…600 бар

Измерение давления

Датчики давления

Расход жидкости, диапазон л/мин

В зависимости от подключаемого датчика расхода – КАТАЛОГ
1…15 / 3…60 / 5…150 / 8…300 / 15…600
Частота отклика расходомеров Stauff: 50 мс

Тип расходомера

Турбинный

Нагрузочное устройство

Нет

Реверсное измерение расхода

Да (с приоритетным направлением потока)

Подключение датчиков к расходомеру

Да
(присоединение для измерения давления: SMK-20 (M16 x 2); присоединение для измерения температуры: M10 x 1)

Материалы расходомера

Корпус: алюминий (черный, анодированный)
Уплотнение: FKM/FPM (Viton)

Температура жидкости, °С

-20 °C … +90 °C (диапазон вязкости: 10 – 100 сСт)

Измерение частоты вращения

Да
(опционально: датчики частоты вращения)

Температура окружающей среды, °С

от 0 до +50°C (< 80% отн. влажность) от 0 до +50°C (< 80% отн. влажность) от 0 до +50°C (< 80% отн. влажность)

Вычисляемые значения измерений (шт.):

2 2 2

Объемный КПД, 0-100%

Нет Нет Нет

Гидравлическая мощность

Да Да Да

Разность давлений, ∆p

Да Да Да

Вычисление утечек

Да – при подключении двух расходомеров Да – при подключении двух расходомеров Да – при подключении двух расходомеров

Cвободный ввод формулы

Нет

Погрешность измерения (допуск)

< ±0.2% ПД* ±1 разряд < +/- 0.2%
Температурная погрешность: < 0,02 % / °C
< +/- 0.2%
Температурная погрешность: 0.02% на °C

Питание

Зарядка через Micro-USB от порта ПК (тип B +5В пост.)
макс. 1000 мА
Блок питания 110/230 В перем. тока (50/60 Гц) Блок питания 110 / 240В перем. тока (время зарядки 3 часа)

Автономность (встроенная батарея)

Да – 8 часов работы (литий-ионный 3,7 В пост. тока, 2250 мА-ч или 4500 мА-ч (модификация CAN)) Да – 8 часов работы (никель-металл-гидридный аккумулятор
7,2 В / 700 мА-ч)
Автоматическое отключение питания (через 20 мин.)
Да – более 8 часов работы с тремя датчиками CAN (литий-ионный аккумулятор, +7,4 В пост. тока / 4500 мА-ч)

Масса комплекта, кг

0.54 (электронно-цифровой прибор) 0.53 (электронно-цифровой прибор) 1.55 (электронно-цифровой прибор)

Габариты

Ш x В x Г:
96 x 172 x 54 мм
Ш x В x Г:
106 x 235 x 53 мм
Ш x В x Г:
257 x 181 x 75 мм

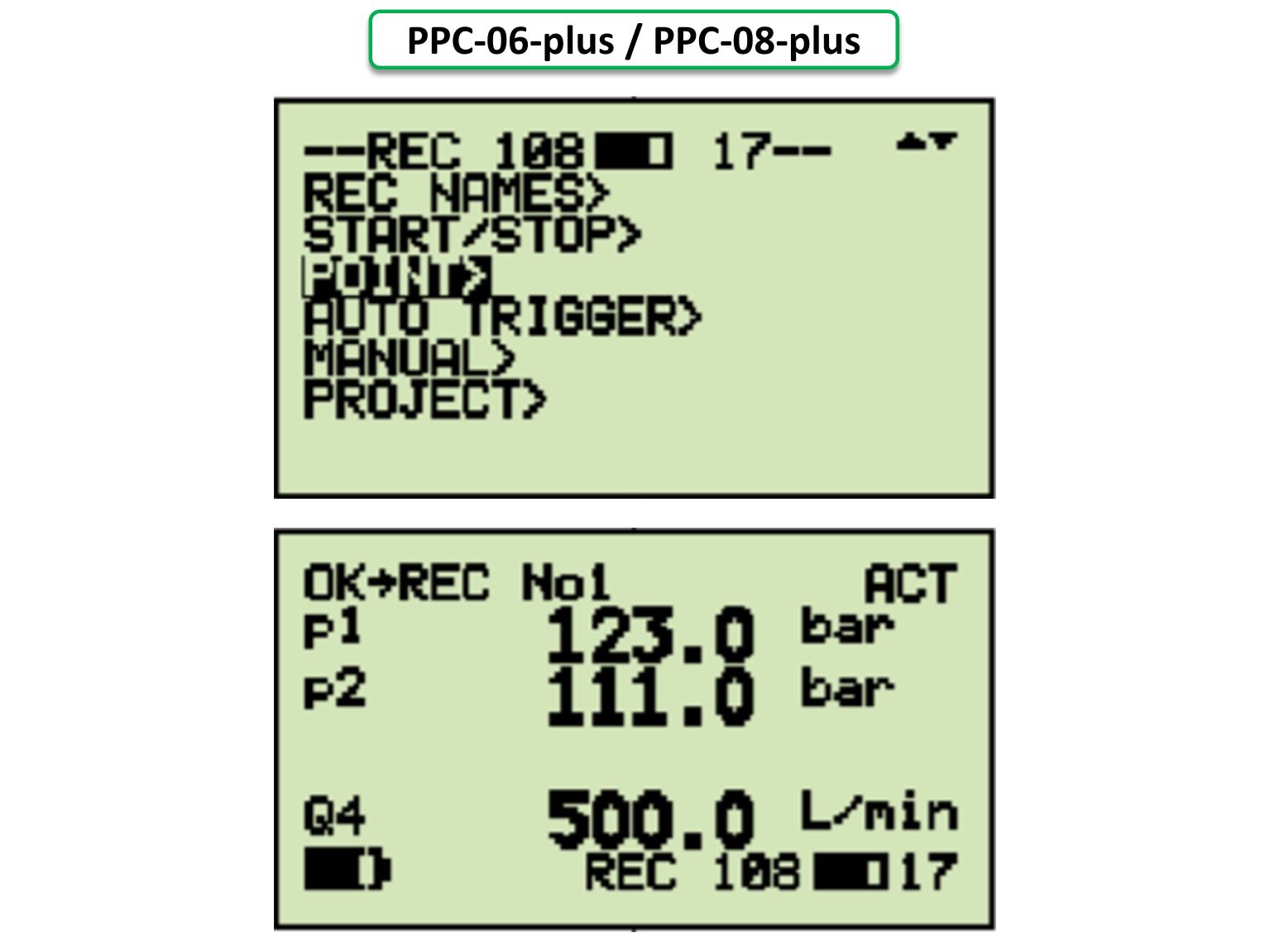

Индикация данных

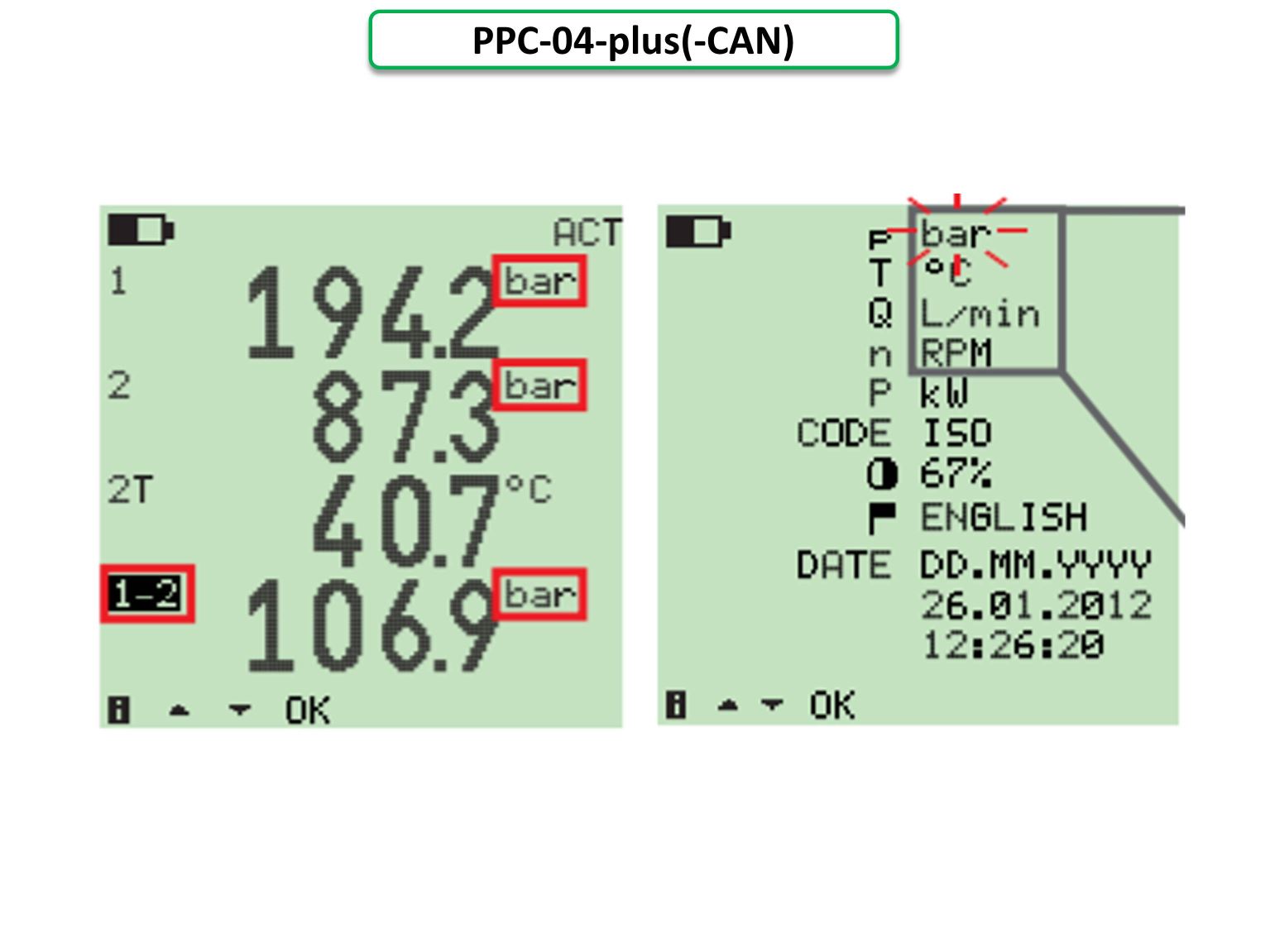

– Многострочный графический FSTN-LCD дисплей со светодиодной подсветкой (130 x 130 пикс.)
– На мониторе ПК в официальном ПО
Отображение значений: числовое
– Многострочный графический FSTN-LCD дисплей со светодиодной подсветкой (128 x 64 пикс.)
– На мониторе ПК в официальном ПО
Отображение значений: числовое (высота цифр: 6 мм)

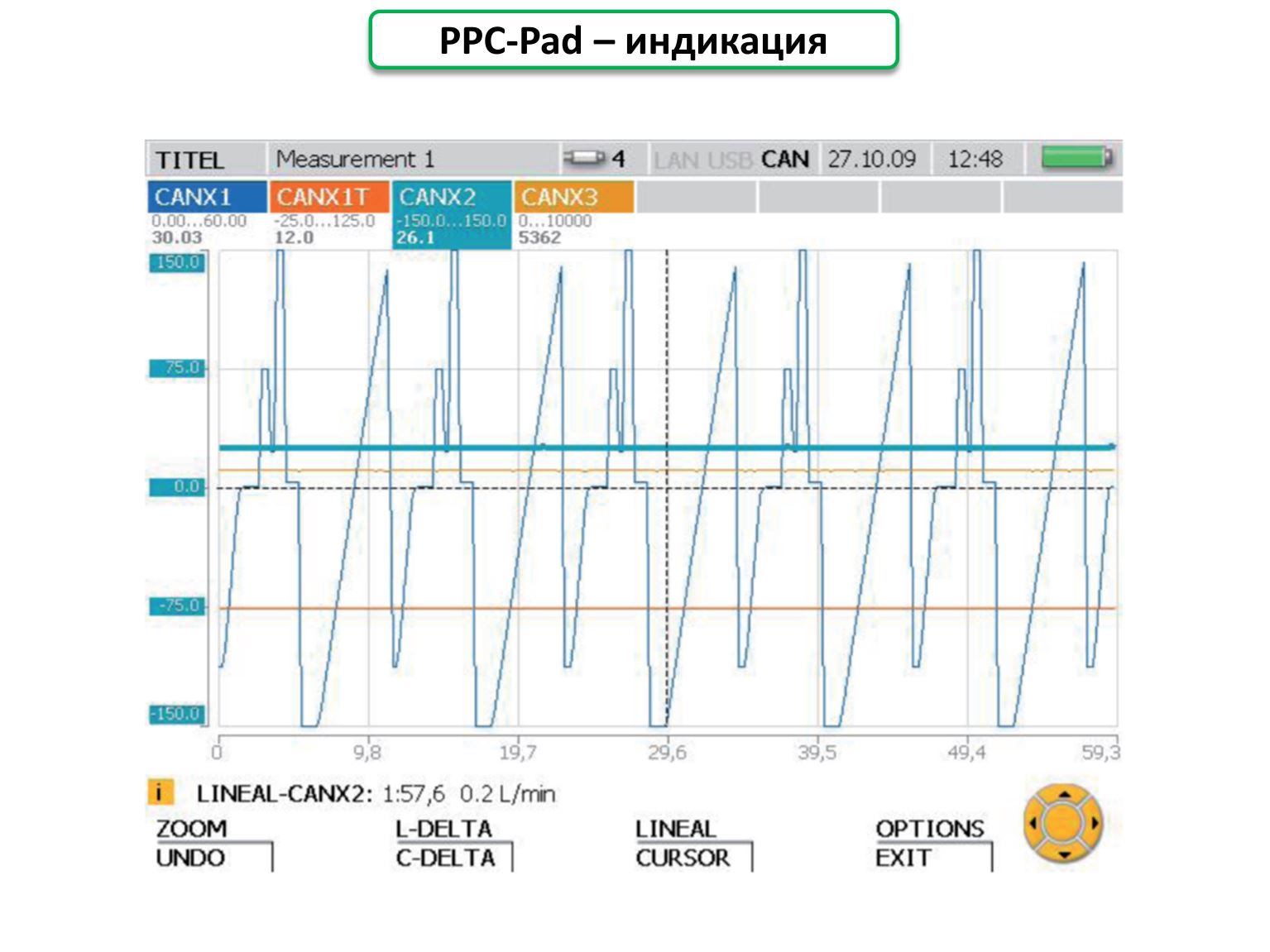

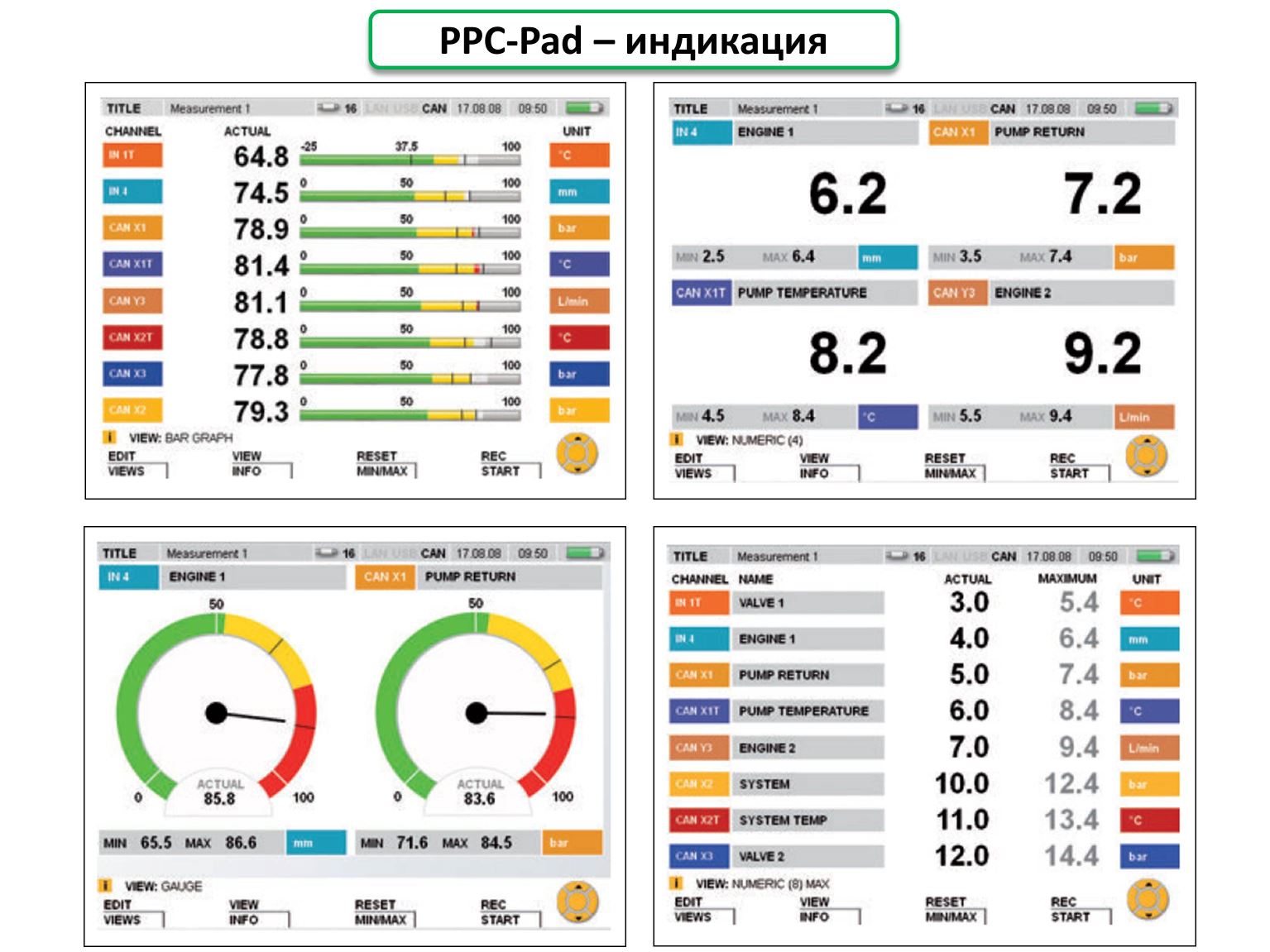

– Цветной графический дисплей 5,7” FT-LCD (640 x 480 пикс.) с подсветкой
– На мониторе ПК в официальном ПО
– Несколько режимов отображения результатов измерения
– Отображение значений: числовое, графическое (столбчатое, диаграмма, точки, кривые)

Входные каналы данных (тип, кол-во)

2 шт. – аналоговые (давление,
расход, температура)
1 шт. – три датчика CAN (для модификации прибора “CAN”; макс. длина шины CAN составляет 50 м)
Аналоговые (давление,
расход, температура):
3 шт. (модификация 06)
4 шт. (модификация 08)
3 или 6 входов датчиков (до 6 или 12 аналоговых изме-
рительных каналов) с распознаванием датчиков (p/T/Q/n) для датчиков PPC
2 шт. – аналоговые по току или напряжению без распознавания (частота считывания 0.1 мс)
2 шт. – CAN (по 8 датчиков каждый и макс. 16 каналов
только датчики шины CAN производства STAUFF)
1 шт. – цифровой
1 шт. – триггерный вход
2 шт. – входные модули, возможна гибкая компоновка (слот 1 = IN1, IN2, IN3, IN4/5; слот 2 = IN6, IN7, IN8, IN9/10 расширяемый только в STAUFF)
*Измерение и индикация более 50 каналов

Выходные каналы данных (тип, кол-во)

Нет Нет 1 шт. – цифровой
1 шт. – триггерный выход

Уставки, триггеры

Нет Программирование автомат.
цикла контроля.
Внутренняя триггерная функция.
Внешняя триггерная функция.
Ручной или автоматический триггер.
Триггер: фронт, ручной, уровень, окно, время, логика (связь до двух
событий для запуска и остановки
измерения).
Предв. триггер.

Дискретизация/скорость сканирования входных каналов, мс

1 1 0.1 / 1

Автоматическая система идентификации (обнаружения и распознавания)
датчиков, их параметров и данных калибровки

Да Да Да

Встроенная память

Да (15000 наборов данных и 270000 измеренных значений)
+ сохранение на внешнем USB-накопителе (в комплекте
1 Гб)
Да (1.000.000 измеренных значений)
Интервал сохранения (1 мс – 10 с) или настраиваемое
время сохранения (2 с – 100 ч)
Да (64 Мб (32 млн значений)
+ карта памяти MicroSD входит в объем поставки
+ разъем: карта памяти MicroSD
ИТОГО: 1 млрд значений измерения, ≤4 млн значений на одно измерение
+ сохранение на внешнем USB-накопителе до 40 Гб стандарта: 2.0, Fullspeed, 100 мА макс.
Интервал сохранения: от 1 мс до 24 ч
Длительность сохранения: от 1 мс до 300 ч

Интерфейсы связи с ПК

USB USB (программирование через ПК) USB / Ethernet LAN (онлайн-передача данных между
прибором и ПК через стандарт: 10, 100 Мбит/с, IEEE 802.3 (10/100 base T) разъем: RJ45)

Иные интерфейсы

Нет Нет Нет

Операционная система ПК

Windows XP/Vista/7/8/10

Софт для работы на ПК

Да (PPC-Soft-plus)

Защита IP

IP 54
IP 67 (модификация CAN)
IP 54 IP 64

Характерные возможности



– Работа с датчиками любых производитей – по току (0…20mA или 4…20mA)

– Измерение частоты

– Переключение единиц измерения

– Присоединение датчиков возможно также под давлением при включенной системе.

– Онлайн-передача данных между прибором и ПК через ПО PPC-Soft-plus передача значений измерения: ACT/MIN/MAX (5 мс – 60 с)

– экспортирование в Microsoft Excel

  – Обширные возможности
программирования

– Портативный многофункциональный ручной измерительный прибор

– Измерение, контроль и анализ давления, температуры, расхода и скорости потока

– Сохранение и загрузка шаблонов проектов

– Возможно (автоматическое) получение, сохранение
и анализ данных измерений с помощью компьютерного ПО PPC-Soft-plus через канал LAN или USB

– Дистанционное управление через Ethernet

– Звуковое оповещение о событиях

– Скриншоты

– Режим FAST скорость считывания: 0,1 мс = 10000 значений/с (возможно использование только одного входа стороннего вспом. датчика)

Доп. оснащение

– 5-контактный соединительный кабель для датчиков PPC-04/12-CAB3 (3 м)



– Удлинительный кабель PPC-04/12-CAB5-EXT (5 м)

– Разветвительный Y-образный кабель CAN типа PPC-CAN-CAB-Y

– Терминатор CAN типа PPC-CAN-R для построения CAN цепи

– Преобразователь тока / напряжения / частоты Sensorkonverter-PPC

– Датчики STAUFF (ссылка):

Датчики Stauff

Мануал / спецификации

Мануал-спецификация Мануал-спецификация Мануал-спецификация

Стоимость

PPC-04-plus-CAN = ПО ЗАПРОСУ.



PPC-04-plus = ПО ЗАПРОСУ.

PPC-08-plus = ПО ЗАПРОСУ.



PPC-08-SET-2T-400/400/000 = ПО ЗАПРОСУ.

PPC-Pad-101 = ПО ЗАПРОСУ.

PPC-Pad-102 = ПО ЗАПРОСУ.

PPC-Pad-103 = ПО ЗАПРОСУ.

Срок поставки

4-6 недель

Производитель

Германия

Поверка/метрология

Приборы доступны в калиброванном исполнении с сертификатом калибровки.
Запросить дополнительную калибровку можно по специальному коду для заказа.
*сертификат калибровки доступен только для аналогового исполнения измерительного прибора PPC-04-plus.

Сертификаты качества товара

См. официальный сайт производителя (ссылка)

Гарантия, мес.

12
